一、用途

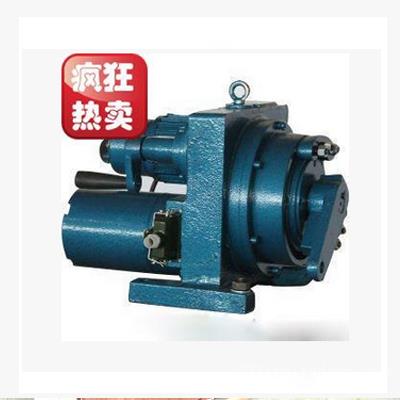

DKJ-M型电动执行机构是DDZ型电动单元组合仪表中得执行单元，它接受调节单元信号，自动的操纵执行机构完成调节任务，广泛地应用于电站、化工、石油、冶金、建材、水处理等行业。
DKJ型电动执行机构，配上各种电动操作器，可完成调节系统的“手动←→自动”的无扰动切换，及时对被调节对象的远方手动操作。
我公司生产的执行机构位置发送器均采用的传感元件，参考国外公司的电路,集电源变压器，整流、稳压、功放、恒流于一体，制成模块（M）使执行机构的可靠性、稳定性更高，从而使系统更加安全可靠。
二、规格型号
|
规格
|
输出力矩Nm
|
行程时间S
|
重量（kg)
|
|
0～10mA
|
4～20mA
|
|
DKJ-210M
|
DKJ-2100M
|
100
|
25
|
30
|
|
DKJ-310M
|
DKJ-3100M
|
250
|
45
|
|
DKJ-410M
|
DKJ-4100M
|
600
|
75
|
|
DKJ-510M
|
DKJ-5100M
|
1600
|
125
|
|
DKJ-610AM
|
DKJ-6100AM
|
2500
|
40
|
130
|
|
DKJ-610M
|
DKJ-6100M
|
4000
|
60
|
175
|
|
DKJ-710M
|
DKJ-7100M
|
6000
|
60
|
230
|
|
DKJ-810M
|
DKJ-8100M
|
10000
|
100
|
230
|
三、主要技术性能
1、输入信号：Ⅱ型0-10mA,DC;Ⅲ型4-20mA,DC
2、输入通道：三个
3、输入通道阻抗：Ⅱ型200Ω；Ⅲ型250Ω
4、输出推力：见上表
5、全行程时间：见上表
6、基本误差限：±2.5%
7、死区：≤3%
8、阻尼特性：≤3三次半周期
9、回差：1.5%
10、电源电压：220V(+10%,-15%)
频率50Hz
11、使用环境温度：执行机构：-10～+55℃或-25～+70℃；放大器：0～+50℃
12、使用环境相对湿度：执行机构：≤95%；放大器：10%～70%
