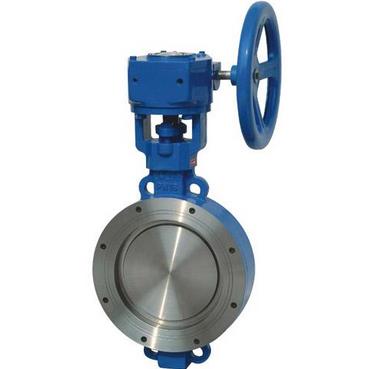

D973H金属密封耐高温电动蝶阀介绍：
D973H金属硬密封电动蝶阀为三维偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.食品,饮料,医药,石化,电厂,钢厂,工业环保水处理等高温或不洁净的介质工艺领域.
D973H金属密封耐高温电动蝶阀工作原理：
工作电源通常有：AC220V AC380V等。
输入信号：4~20mA 0~10v等弱电信号。
由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。
接收工业自动化控制系统的4~20mA信号来控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。
硬密封蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。
阀门的连接形式有无法兰对夹式,法兰连接和对焊连接.
D973H金属密封耐高温电动蝶阀主要技术参数
|
公称通径
|
DN(mm)
|
50~1200
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压
Ps(MPa)
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
水、蒸气、油品、酸类腐蚀性等。
|
|
适用温度
|
碳钢：-29℃~425℃ 不锈钢：-40℃~600℃
|
D973H金属密封耐高温电动蝶阀主要零件的材质
|
零件名称
|
材料
|
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
柔性石墨
|
D973H金属密封耐高温电动蝶阀结构特性
1.在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能
2.三维偏心密封系统加之人优化的设计,使阀门开启阻力小.蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成脱离密封圈,固体物不易在密封面上堆积.阀门关闭过程通过密封圈的弹性受压来完成,
3.蝶板与密封圈之间不存在相卡现象.
4.阀门的密封性能不受温度变化的影响.
5.阀杆轴径密封采用石墨压制成形密封圈.综上所述确保了零泄漏,金属密封加上在火灾前,中,后均为零泄漏,故是本质火灾安全型.
