Y310 SF6泄露报警装置
1、概述

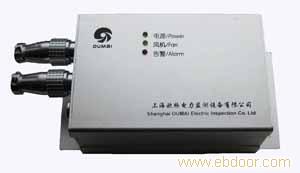

Y310U SF6泄漏报警装置是有效解决小规模SF6开关站或某些局部空间中SF6气体的监测与告警的单一装置，尤其适合于如小区变、开闭锁，环网柜等场合的安全保障和泄漏状况监测。装置附加有温、湿度在线监测以及风机联动控制功能。
UY310U 无须人为操作与维护，简洁易用。365天24小时自动监测并以远动硬接点的方式上传至现场状态信号采集终端（现有其他厂家设备，如RTU），或选择通过短信方式远程报警通知。
2、特点
n 原装进口SF6专用传感器，精密检测
n 多种通讯：1路标准485接口，2路常开/常闭硬接点，GPRS短信方式
n 项目价格低，方便实现
3、功能
实时监测：365天24小时SF6浓度和氧气含量监测，独立告警提示
多种告警：现场装置指示灯实时提示安全状况，以及高频笛音告警
安全恢复：环境异常时可联动现场风机运行以自动控制使环境恢复到安全状态
运行提示：电源指示，装置故障告警提示以及掉电时的远动告警提示
告警灯扩展：可在入口处扩展一路告警灯提示功能
温湿度监测：支持365天24小时实时温湿度监测功能的扩展
4、主要参数
|
1 |
SF6测量范围 |
1～30000ppmv |
检测精度＜5%FS |
|
2 |
SF6超限报警点 |
1000ppmv |
|
|
3 |
氧气测量范围 |
1～25% |
检测精度＜1 %FS |
|
4 |
缺氧报警点 |
18.0% |
可15.0-18.5%定义 |
|
5 |
告警响应速度 |
2秒 |
|
|
6 |
报警继电器容量 |
220V AC/7A |
远动告警硬接点 |
|
7 |
温度检测范围 |
-30～+99℃ |
检测精度±1℃ |
|
8 |
湿度检测范围 |
1-99%RH |
检测精度±1%RH |
|
9 |
工作电源 |
AC 165-260V/50Hz |
|
|
10 |
风机控制继电器容量 |
220V AC/10A |
|
|
11 |
抗电强度 |
＞2000V |
外壳与电源间 |
|
12 |
工作环境 |
户内 |
|
5、产品配置
SF6浓度监控报警装置 根据需求定制
风机控制器 根据现场情况配置
通讯及电源电缆 根据要求配置
6、产品架构
n 就地实时监控
报警装置就地实时监测并在发现泄漏异常时联动风机系统运行，以自动恢复到正常状态。
n 远程通信
提供无源远动告警硬接点联动远动装置通信，实现调度中心的远程告警，功能实现方便实用，或通过短信方式远程
实时告警。
