M系列

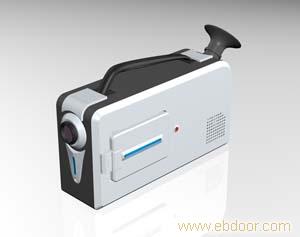

M810型便携式SF6露点仪

1概述

M810 便携式SF6露点仪为用于现场SF6、H_２、N_２、CO_２等气体中水分含量的便携式自动化数字显示露点测量仪。具有测量范围宽、响应速度快、测量精度高、操作简便、显示直观以及测量时间短、用气量省等特点。通过在以往微水测量仪器成功应用经验的基础上，结合电子测量技术、生产技术推出的一体化CERMAX便携式露点仪弥补了以往设备体积大、辅助组件 多、操作不便等众多不足。当要进行测量时，干燥保护器脱离湿敏传感器使其置于被测气体中，只要接上要测量的气体，打开电源就可以测量，而不需要任何外部设备以及预热和干燥。因此，响应速度快，测量时间短。仪器可显示露点和PPMV湿度，直接读取湿度而无需换算。同时，仪器具有交直流两用电源，设计轻巧，坚固耐用，可广泛应用于现场SF6电器设备的微水含量检测。

2特点

n  操作简单：CERMAX全部整合在一轻便美观的机箱内，而不需要任何外部设备。只要接上要测量气体，打开电源就可进行测量了。结构清晰，友好的用户界面可使用户选择简单测量或复杂功能进行测量。如压力补偿、范围选择数据记录等。

n  高准确度和重现性：先进的MICHELL公司陶瓷探头配合高性能的测量电路，CERMAX获得了高的准确度和重现性。标准测量范围是-100～+20℃，测量准确度如下：

1）-60～+20℃范围，测量精度为±1℃；

2）-100～ -60℃范围，测量精度为±2℃；

3）在整个测量范围内，重现性小于±0.2℃。

n  响应迅速:响应迅速是所有用户对便携式湿度测量仪器的一个基本要求。作为的湿度测量变送器，CERMAX充分体现了这一点。CERMAX的不锈钢取样流路最小，加上用户可选的现场测量模式，CERMAX可以几分钟内测出PPM级的湿度，成为世界上性能的湿度测量仪。

n  轻巧设计：CERMAX总重量为3公斤，是目前国内外最轻的便携式露点仪器。同时由于使用聚亚胺脂浇铸，使仪器坚固耐用且体积小。CERMAX提供IP65（NEMA4）级的工业保护。

n  用户界面友好：CERMAX提供友好编程的用户界面。打开电数秒就可以显示露点。（准确测量约2～5分钟，取决于露点水平）。通过结构清晰的下拉菜单，用户可以使用更多的功能。包括外部输入（压力和温度），单位选择，温度压力修正，数据存储，提取下载等。

n  数据存储：CERNAX最多可以储存10000项测点数据，包括露点、温度或压力、测量时间，定时启动数据记录等功能。数据可以通过RS232接口下载到计算机（需要专门软件，使用WINDOWS终端软件），进行更为方便的分析、制表等。

n  长电池寿命：CERMAX的充电池充电一次可以使用24小时（室温条件下）。电池易于更换。可以直接充电，或者御下电池充电。（本安型须御下电池充电）。

n  本质安全（本安型）：CERMAX有标准和本安型（I.S）（Intrinsically Safe）。本质安全型使用独特的蓝色外壳，可以用在EEx ia II C 155 ℃T3区域。）（有认证书）。仪器既用在石油化工、天然气等危险区域，也是电力系统测量氢气、SF6湿度的理想选择。

n  过滤器：采用聚结型过滤器取样系统，聚四氟乙烯取样管+聚结/颗粒复合过滤器压力表+浮子流量计+不绣钢阀（进口、出口、排污）。

n  CERMAX所具有的更多特点，因篇幅有限此处不再一一列举，详细信息可通过本文提供的联系方式与欧脉公司联系。

3功能

n  直接检测显示：露点、流量、微水、压力、环境湿度、环境温度、电池电量、时间日期。

n  保存记录：保存每个开关的测量数据，可以保存10000组数据。

n  显示记录：随时显示已测量的数据。

n  删除记录：不需要的记录可以随时删除。

n  辅助测量功能：压力设定；温度设定；外部压力输入（可选压力变送器）；外部温度输入（可选温度变送器）；内部温度测量。

n  便携使用：充电后可使用10小时，低电池报警

n  产地：英国

4参数

n  探头：      MICHELL公司陶瓷探头

n  连接件：    316不锈钢

n  气体连接：  Swagelok?1/8"进口、出口接头

n  显示：      标准型: 240×60点LCD（液晶）；本安型:4行×40字母LCD

n  范围：      可标定范围-100～20℃:实际读数达-100～+30℃

                露点：-60～+20℃范围，精度为±1℃

范围：-100～-60℃，精度为±2℃

n  分辨率：    露点0.1℃,其他单位三位有效数字

n  测量单位：  露点      ℃、℉、K；

                体积比      PPM（V）

重量比      PPM（W）

相对湿度    %RH

湿度    g/m3

天然气      磅/百万立方英尺

n  信号输入：  温度和压力变送器0～20mA或4～20mA信号输入（标准型）

n  数据存储：  10000次测量数据

n  通讯：      RS232接口

n  电源：      内置可充电电池：6V充电器：充电一次使用24小时

n  尺寸：      W 250×L300×H150mm

n  重量：      3kg

n  防护等级：  IP65，NEMA 4

n  运行温度：  -20～+50℃（-20～+40℃，本安型）

n  保存温度：  -65～+65℃

n  运行压力：  为30Mppa

n  流量：      1～10L/min

n  流速：      20m/s

n  本质安全：  EEx ia II C  155℃（T3），证书编号：Ex98E2087

5测试标准

n  电力系统对SF6气体的湿度有严格的要求，国标GB8905—1996《六氟化硫电气设备中气体管理和检测导则》和行标DL/T596—1996《电力设备预防性试验规程》对SF6钢瓶新气和设备中SF6气体的含水量要求见下表。

气室	钢瓶新气含水量	有电弧气室	无电弧气室
交接验收值   运行允许值	≤64	≤150    ≤300	≤250   ≤500

6配置

n  仪器主机         1件；

n  电源线及附件     1套；

n  中文操作说明     1份；

n  合格证保修卡等   1份；

7服务

n  提供详尽的中文说明书和用户指导。

n  一年免费保修，终身备品支持和维护。

n  用户档案信息化管理，客服部每半年度回访与跟踪服务。

n  热线电话365天全天候解答用户的咨询。
