ISO U-O/ISO A-O/ISO R-O系列两线制无源型4-20mA电流环回路馈电模拟信号隔离变送器

ISO U-O（电压信号），ISO A-O（电流信号），ISO R-O（电阻信号）系列产品是顺源新开发的业界最小体积低成本无源型回路馈电模拟信号隔离放大器IC。该IC独有高效回路窃电技术，无须外接工作电源供电，而是通过后级电流输出回路馈电方式提供电源工作。产品可适应多种模拟量信号输入，将二线/三线/四线制通用传感器有源信号放大调理及隔离变送后输出4~20mA/2-10mA/4-12mA/4-8mA/12-20mA等的各种两线制模拟电流信号。

关键词：信号隔离器  信号隔离器模块  信号隔离器IC  信号隔离器生产

导读：无源，在电子方面指电路中无需加电源即可在有信号时工作，通常将无需电源就可以工作的器件称为无源器件，电路中常用的无源元件主要是二极管、电阻类、电感类和电容类等元件。电路中需要外接辅助电源才能正常工作的器件叫有源器件，有源器件一般用来将信号隔离放大、转换变送等。常用的有源器件有三极管、功率放大器、信号隔离器、隔离放大器、场效应管、晶闸管等器件。顺源科技根据当前工业互联网对工业现场的各种传感器、变送器与PLC、DCS系统的匹配需要，推出一系列低成本、小体积无源型（无需外接辅助电源）模拟量信号隔离器新产品，提供给传感器与仪器仪表制造商及工业互联网系统集成设计工程师选用。以下推荐几种新型两线制4-20mA输出的无源型模拟量信号隔离器选配技术方案，供厂家和工业互联网系统集成工程师现场选配信号隔离器应用时参考。

信号隔离器新品1：无源型直流单双向电压电流、电子尺位移电阻信号转两线制电流信号隔离器

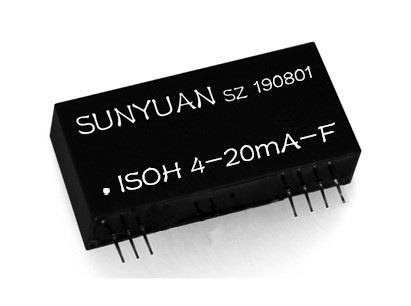

无源型位移电阻信号（ISO R-O）、模拟电压信号（ISO U-O）、模拟电流信号隔离器（ISO A-O）变送器是一种业界最小体积低成本无源型回路馈电模拟信号隔离变送器IC。该IC独有高效信号耦合变压器回路馈电技术，通过后级电流输出回路馈电方式提供电源工作，而无须外接工作电源供电。IC在设计方案中同传感器、仪器仪表、PLC/DCS匹配在一起，可适应多种规格的模拟电压、电流或位移电阻信号输入，将工业现场二线/三线/四线制通用传感器有源信号放大调理及隔离变送后，输出4~20mA/2-10mA/4-12mA/4-8mA/12-20mA等各种参数的两线制模拟电流信号。 技术方案中的核心器件：无源型位移电阻信号（ISO R-O）、模拟电压信号（ISO U-O）、电流信号（ISO A-O）变送器设计为高精度、小体积的标准SIP12 Pin 阻燃IC封装，其采用独有的磁电隔离耦合方式及高效能后级馈电技术，可实现直流电压、电流、单双向信号及角位移、电子尺、电位器等模拟信号到两线制回路馈电电流环信号的精准隔离转换，同各种类型的仪器仪表标准模拟量输入端口（如PLC、DCS、FCS）相匹配。方案核心产品有小体积IC封装的PCB板上安装方式和DIN35标准导轨安装方式，DIN导轨式安装方式可为工业现场实现信号一进一出、一进二出、一进三出、二进二出，四路、八路、十六路信号的隔离转换功能，用户可根据现场需要选择技术方案。
