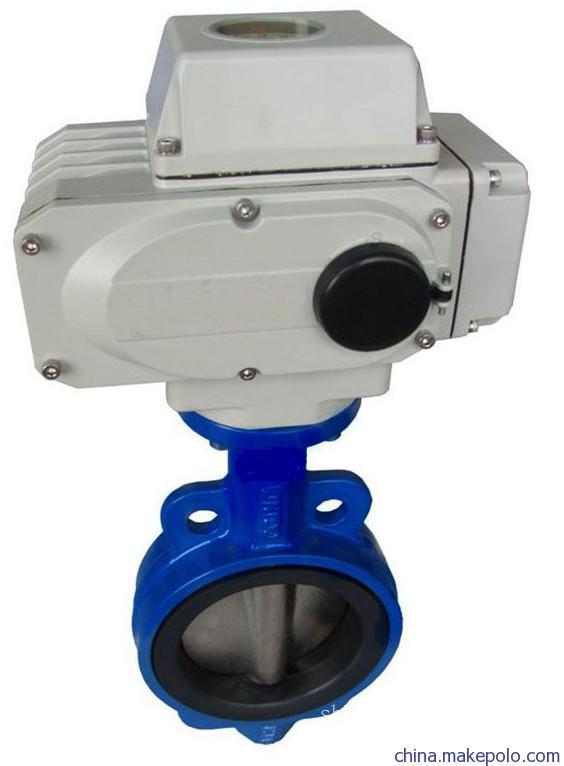

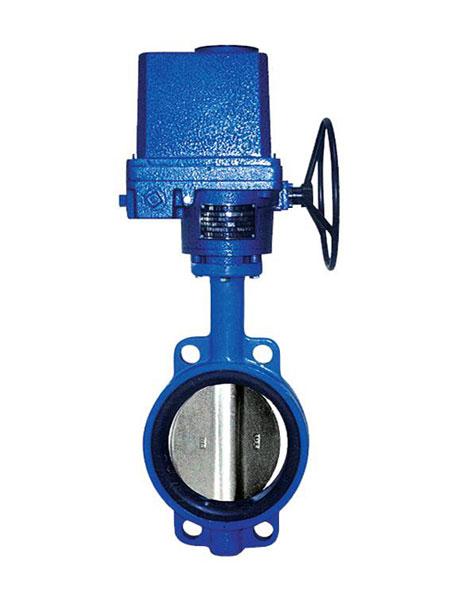

D971X-10电动对夹式蝶阀概述
对夹电动蝶阀是工业管道中应用最为常用的阀门品种之一。电动执行器旋转90°即可快速启闭，操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。
■密封阀座水线条设计，阀板密封面平面设计，彻底避免气动阀因长时间不开而造成的卡位现象
■阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好
■阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座
■法兰对夹孔连接适用多种标准
法兰电动蝶阀 参数
|
电动执行器
|
普通开关型、无源触点开关型
电位计型带电阻输出
电位计型带4-20mA
调节型输入输出4-20mA
|
|
防爆电动执行器
|
EX dⅡBT4
调节型、开关型
|
|
电压
|
AC220V AC110V AC380
DC12V DC24V DC110V
|
|
公称通径
|
DN40-500mm
|
|
公称压力
|
1.0/1.6（Mpa）
|
|
适用温度
|
EPDM:-30~+90℃
|
|
连接方式
|
法兰、对夹
|
|
阀体结构
|
双法兰
|
|
阀体材质
|
球墨铸铁、铸铁、铸钢、不锈钢
|
|
阀板材质
|
球墨铸铁、铸铁、铸钢、不锈钢
|
|
阀座衬里
|
EPDM
|
|
适用介质
|
水液、气体、油类等
|
