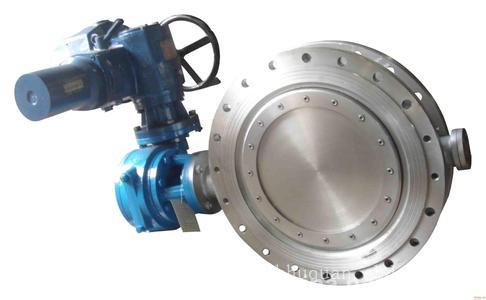

D943W-16P不锈钢电动法兰蝶阀
不锈钢电动法兰蝶阀，不锈钢电动法兰蝶阀被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
D943W-16P不锈钢电动法兰蝶阀产品说明：
电动传动法兰式多层次硬密封碟阀系列产品，节能型蝶阀。产品符合国家标准JB/T8527－97金属密封蝶阀，GB／T13927－92通用阀门压力试验标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。
D943W-16P不锈钢电动法兰硬密封蝶阀采用标准：
|
制造标准
|
JB/T 8527-97
|
|
法兰标准
|
GB9113-2000
|
|
结构长度标准
|
GB12221-89
|
|
检验标准
|
GB/T 13927-92
|
D943W-16P不锈钢电动法兰硬密封蝶阀主要技术参数：
|
公称通经DN(mm)
|
50～2000
|
|
公称药理PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
|
适用温度
|
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
D943W-16P不锈钢电动法兰硬密封蝶阀主要零部件材料：
|
要零件
材料
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
|
CF3
|
ZG1Cr18Ni
12Mo2Ti
|
CF8M
|
CF3M
|
|
压圈
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8(304)
|
CF3(304L)
|
ZG1Cr18Ni
12Mo2Ti
|
CF8M(316)
|
CF3M(316L)
|
|
蝶板
|
碳钢面堆焊
Cr13
|
ZG1Cr18Ni9Ti
|
CF8(304)
|
CF3(304L)
|
ZG1Cr18Ni
12Mo2Ti
|
CF8M(316)
|
CF3M(316L)
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
|
00Cr19Ni11
|
1Cr18Ni
12Mo2Ti
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
阀座
|
1Cr18Ni9Ti
|
0Cr19Ni9
|
00Cr19Ni11
|
00Cr19Ni11
|
0Cr17
Ni12Mo2
|
00Cr17
Ni14Mo2
|
00Cr17Ni14Mo2
|
|
适用工况
|
适用介质
|
水、蒸汽、
油品等
|
硝酸等腐蚀性介质
|
强氧化性介质
|
醋酸等腐蚀性介质
|
尿素等腐蚀
性介质
|
|
蜗轮传动蝶阀
|
在阀门类型代号D后加入“3”表示，示例：D343H-16C
|
|
气动蝶阀
|
在阀门类型代号D后加入“6”，示例：D643H-25 气压0.4~0.6MPa
|
|
电动蝶阀
|
在阀门类型代号D后加“9”表示，示例：D943H-16C
|
D943W-16P不锈钢电动法兰硬密封蝶阀1.0-2.5MPa外形尺寸(mm)：
主要尺寸及重量
|
公称通经(DN)
|
主要尺寸
|
法兰尺寸和螺栓规格
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
L
|
H1
|
H
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
530
|
112
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
530
|
115
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
565
|
120
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
600
|
138
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
640
|
164
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
705
|
175
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
775
|
200
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
945
|
243
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
1070
|
250
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
1140
|
280
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216
|
1210
|
305
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222
|
1335
|
350
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229
|
1415
|
380
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267
|
1605
|
445
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292
|
1844
|
480
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
2040
|
530
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
2255
|
580
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
2380
|
650
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
2640
|
760
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
|
1400
|
530
|
2886
|
850
|
1675
|
1590
|
36-42
|
1685
|
1590
|
36-48
|
1755
|
1640
|
36-62
|
|
1600
|
600
|
3156
|
1030
|
1915
|
1820
|
40-48
|
1930
|
1820
|
40-56
|
1975
|
1860
|
40-62
|
|
1800
|
670
|
3421
|
1230
|
2115
|
2020
|
44-48
|
2130
|
2020
|
44-56
|
2195
|
2070
|
44-70
|
|
2000
|
760
|
3685
|
1350
|
2325
|
2230
|
48-48
|
2345
|
2230
|
48-62
|
2425
|
2300
|
48-70
|
