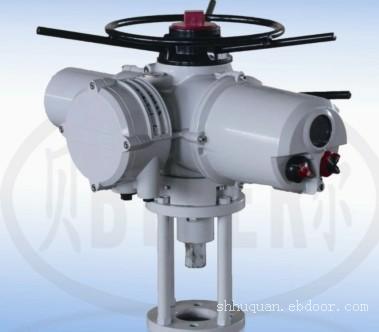

IA、IM系列多回转智能型电动执行机构

IA、IM系列多转式智能型电动执行机构由三相伺服电动机驱动，通过蜗轮蜗杆减速，带动空心输出轴转动。在该减速箱中，具有手动/自动切换机构。当切换手柄处于手动位置时，操作手轮，通过离合器带动空心输出轴转动。当电动操作执行机构时，手动/自动切换机构自动回落，离合器和蜗轮相啮合，由三相电动机驱动空心输出轴。同时在电动机驱动蜗杆轴上装有力矩传感器；在空心输出轴上通过伞齿轮啮合将行程传输到位置传感器上。
    多转式智能型电动执行机构的智能控制器，接受标准模拟电流控制信号或开关量控制信号，同时与阀位传感器的位置信号相比较，将执行机构的输出轴定位于和输入信号相对的位置上，完成定位控制，又可以根据联锁控制、两线控制或事件信号定位于控制系统预先设置的位置，除非在运行过程中发生执行机构的输出轴转矩值大于额定转矩值或设定转矩值，否则执行机构的智能控制器将满足控制系统的要求，发生正确的指令，触发三相固态继电器，使电动机接通三相电源，驱动执行机构正常运行。
    多转式智能型电动执行机构采用非侵入式设计，通过手持式遥控器即可对执行机构的参数、功能进行修正或组态设置。
