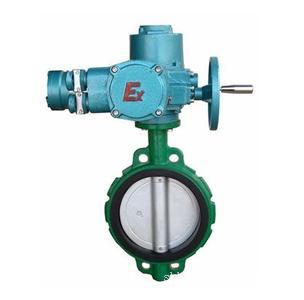

一、防爆电动蝶阀基本特征
1、防爆电动蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
2、防爆电动蝶阀可以运送泥浆，在管道口积存液体最少。低压下，可以实现良好的密封。 调节性能好。
3、防爆电动蝶阀蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
4、防爆电动蝶阀阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、防爆电动蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。 二、防爆电动蝶阀安装要点
1.阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；
2.安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
三、防爆电动蝶阀技术参数
|
公称通径
|
DN〔㎜〕
|
20-2000
|
? |
? |
|
公称压力
|
PN〔mpa〕
|
0.6
|
1.0
|
1.6
|
|
试验压力Ps〔Mpa〕
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
? |
|
气密封试验
|
0.6
|
1.0
|
1.6
|
? |
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等
|
