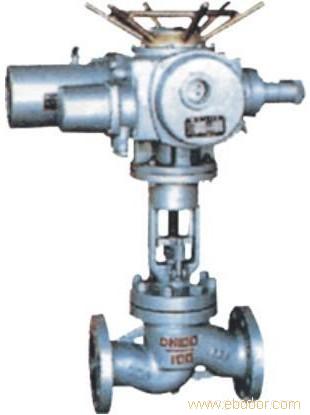

电动法兰截止阀

产品概述
本公司生产的电动法兰截止阀和电动闸阀是同属一个类型的阀门，是由电动执行机构和截止阀两部分组成，电动法兰截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。电动法兰截止阀只适用于全开和全关，不允许作调节和节流。

电动法兰截止阀产品特点
1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
5、电动法兰截止阀广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

电动法兰截止阀应用规范
设计与制造：结构长度 法兰尺寸 检验与试验 标 志 供 货
GB/T12235：GB/T12221 JB/T79 JB/T9092 GB/T12220 JB/T7928

电动法兰截止阀主要性能规范
试验压力(MPa)：公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5：4.0 6.4 150 300 10K 20K
强度试验：2.4 3.75 6.0 9.6 3.0 7.5 2.4 3.8
密封试验：1.76 2.75 4.4 7.04 2.2 5.5 1.5 2.8
低压密封试验：0.6MPa

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 （≤℃）
WCB		WCB+D507M0	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2M02Ti		CF8M+ Stellite12	lCrl8Ni2M02Ti	lCrl8Ni2M02Ti	PTFE	磷酸类、 碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸类、 尿素、甲铵液	200
ZGlCr5M0		ZGlCr5M0+ Stellite12	Stel1ite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
