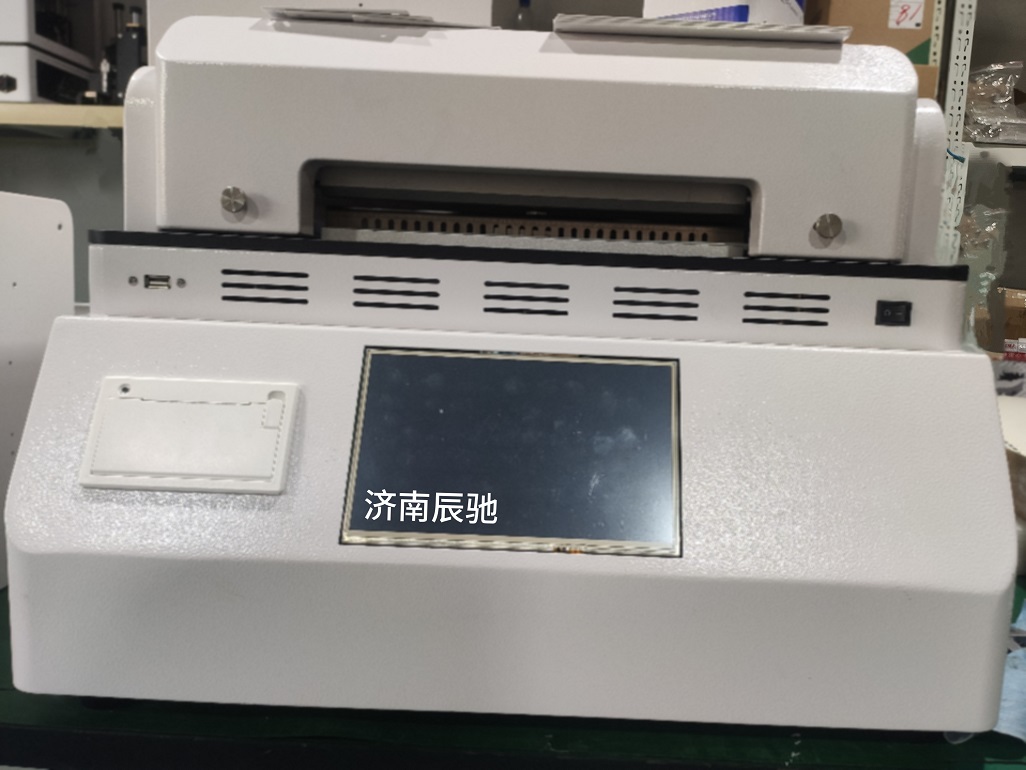

热封试验仪

产品型号：STH-T02

产品介绍

采用热压封口法的测试原理,适用于测定软包装复合膜、塑料薄膜基材、涂布纸及其它热封复合膜的热封压力、热封温度和热封时间等参数，是实验室、科研、在线生产中不可缺少的试验仪器，也称为热合强度测定仪、热封性能测试仪和热封强度试验机等。

制备试样：使用热封试验仪在设定的温度、压力和时间下，将两层试样薄膜热封合在一起，制成标准宽度的封合条。

强度测试：将制备好的封合条在万能材料试验机（拉力机WDL-05 ） 上进行180°或90°剥离试验，直至封合处完全分离。

结果计算：记录剥离过程中的最大力值（或平均力值），计算单位宽度上的力，即为热封强度，通常以牛顿每15毫米（N/15mm） 表示。

仪器与设备

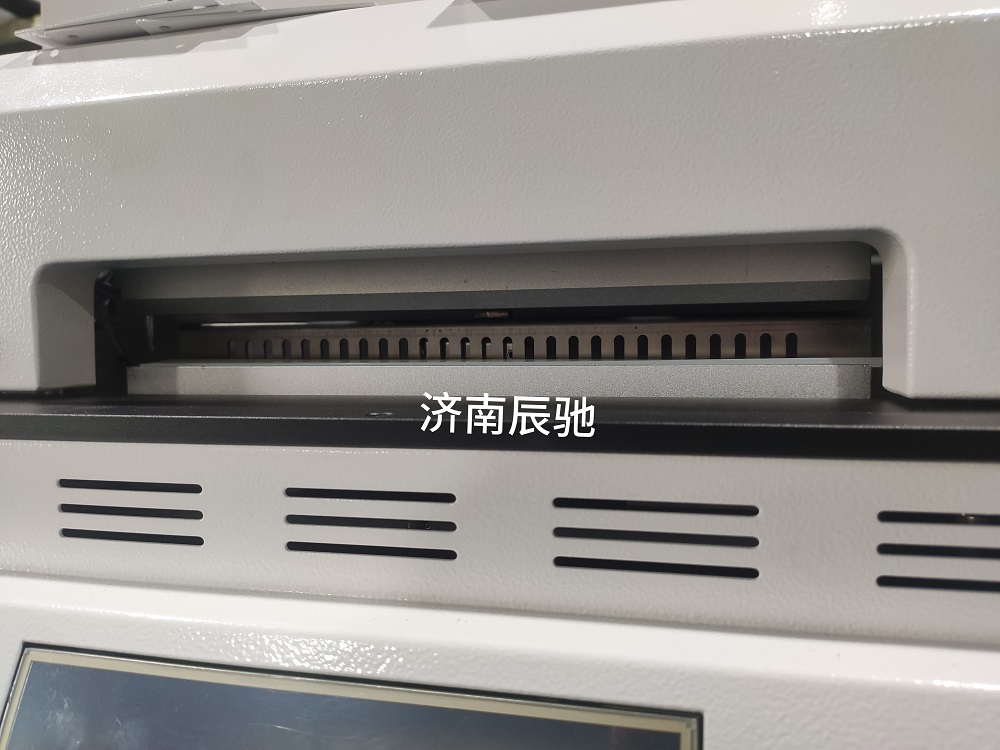

热封试验仪：能精确控制热封温度、压力和时间。

万能材料试验机：配备合适的夹具，量程和精度符合要求。

测试步骤详解

第一步：试样制备

取样：从待测膜、片上裁取足够数量的平整试样，确保热封区域无瑕疵、皱纹、污渍。

设置参数：根据材料特性或产品标准，在热封试验仪上设置热封参数：

温度：根据材料熔点设定

压力：通常为0.2~0.3 MPa。

时间：通常为1~2秒。

热封：将两片试样的待封合面相对，放入热封仪中进行封合。封合面积应足够大，以便后续裁切。

第二步：试样状态调节与裁切

状态调节：将封合好的试样在规定的温湿度环境（如23±2℃， 50±10% RH）中放置至少4小时，以消除内应力。

裁切：用标准裁切器将试样裁切成15mm 宽（或标准规定的其他宽度）的条状试样。至少制备10个有效试样。

第三步：进行强度测试

装夹试样：

180°剥离法（最常用）：将试样的一端未封合部分分别夹在拉力机的上下夹具中，使剥离角度呈180°。封合线应位于夹具的起始端。

90°剥离法：一端夹住，另一端自由下垂，适用于较硬的材料。
