Summit450/600/800 参数介绍：
XY 精度: E2=(2.0+4L/1000)um (E2=(1.5+5L/1000)um 高分辨率刻度尺)
Z 线性精度: E1=(1.8+5L/1000)um (E1=(1.4+5L/1000)um TTL激光及可选5X镜头)
|
|
英制单位
|
公制单位
|
|
测量范围(Summit 450)
|
18" X18"X6"
|
450X450x150mm
|
|
测量范围(Summit 600)
|
18" X24"X6"
|
450X600x150mm
|
|

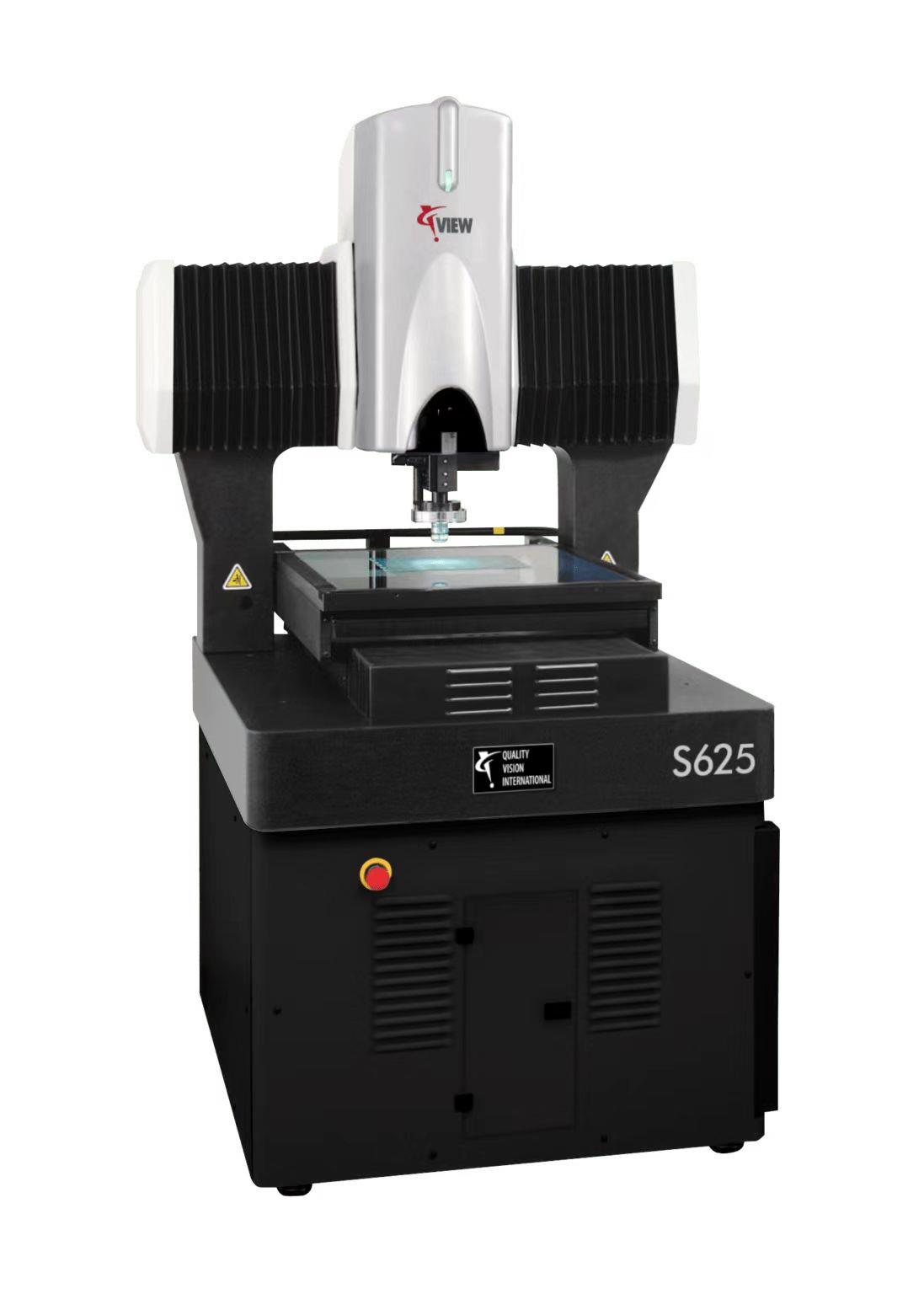

测量范围(Summit625)
|
|
615x610x150mm
|
|

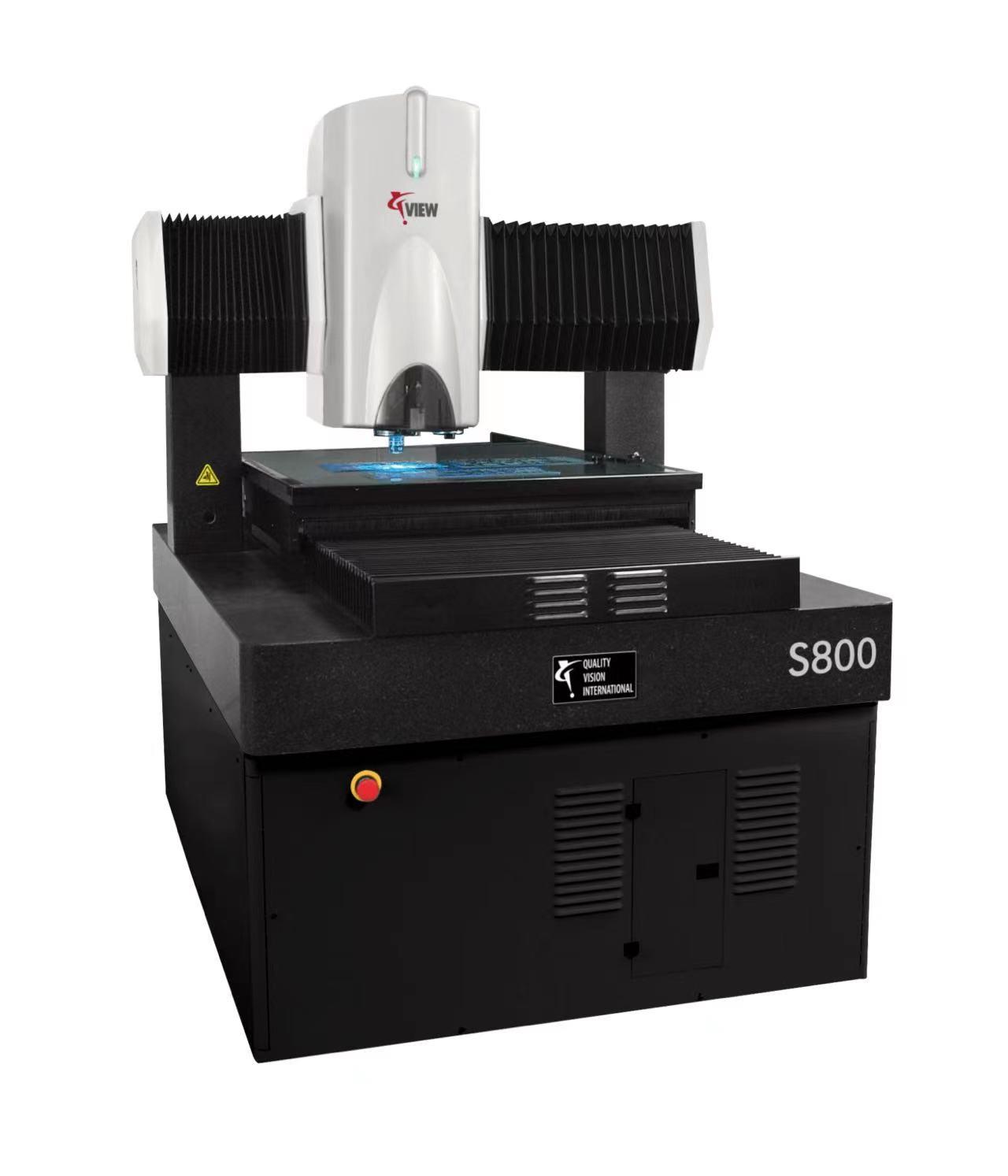

测量范围(Summit 800)
|
30" X31"X6"
|
760X800x150mm
|
|
尺寸(Summit 450/600)
|
40" X65X76"
|
1016X1650X1930mm
|
|
尺寸(Summit 800)
|
56" X74.2X76"
|
1422X1884X1930mm
|
|
负载能力
|
50kg
|
|
分辨率
|
0.1um (可选 0.04umX-Y)
|
|
光学
|
双重放大(物镜X)
|
|
|
低
|
0.8
|
1.0
|
2.5
|
5.0
|
10.0
|
25.0
|
|
|
高
|
3.2
|
4.0
|
10.0
|
20.0
|
40.0
|
100.0
|
|
标准物镜
|
2.5X
|
|
可选物镜
|
0.8X,1.0X,5X,10X
|
|
照明
|
LED 背光,LED 同轴面光
|
|
可选特征
|
多色可编程环形光源
|
|
|
Ronchi 栅格自动ju jiao
|
|
|
TTL激光
|
|
|
光谱探针
|
|
|
旋转工作台
|
|
|
兆像素数码相机
|
|
|
高速测量和连续图像获取
|
特征：
- 测量范围：450 x 450 x 150 mm或 450 x 600 x150 mm
- 50公斤承载力
- 亚微米的光栅尺分辨率
- 平台移动速度X-Y:200 mm/秒; Z:100 mm/秒
- 可选的X-Y无阻力线性马达驱动，平台速度400 mm/秒
- 误差映射：在XY平面非线性二维纠错
- 双重放大光学系统，固定镜头，内部放大1-4倍
- 可编程LED平台背光及同轴表面光照明
- 可编程多色（红、蓝、绿、复合白色）环形灯(PRL)选项
- TTL激光选项，具有自动ju jiao和扫描功能
- 三角和共焦激光位移传感器选项
- SpectraProbeTM 高分辨率彩色传感器选项
- 先进的图像?硇阅埽焖佟⒛尘橙贰⑽冉?/span>
- 双通道，数字式，1.4兆像素的单色相机; 4:1的比例
- 次像素精度： 1/10 - 1/50 pixel
- 独立的Anthro Cart Operator工作站，90 x 90 x128 cm;40kg
- 可选配一体式可调节高度的工作站活动臂及平台，上可放置平板显示器、键盘鼠标及周边设备
- 强大的测量软件和数据分析工具可供选择
- 平均无故障工作时间 MTBF ≥ 8,000 小时
Summit的应用范围包括：
半导体/电子
PCB板与Stencil
光罩
引线框，引线接合，柔性线路板，连接器
SMT元件贴装
锡膏/环氧数脂胶点
xin片载体和托盒
喷墨打印机墨盒
数据存储
磁盘介质基板
滑块和悬臂组(HGA)
Wafer carriers and row bar pallets
精密注塑和机加工件
模具和刀具
某医某疗设备
燃料喷射部件
手表组件
