本仪器属翻斗式雨量传感器，可用于气象站，水文站，农林等有关部门，用来测量降水量，降水强度，降水时间等。

　　本仪器符合下列技术规范和标准：SL61-94《水文自动测报系统规范》；GB11831-2002《水文测报装置遥测雨量计》；GB11832-2002《翻斗式雨量计》；《参考JB/T9329-1999《仪器仪表运输，运输贮存基本环境条件及实验方法》。

　　一、雨量传感器功能及特点：

　　结构设计合理，承水斗，外壳采用不锈钢结构，具有美观大方，耐腐蚀性。

　　使用进口干簧管，测量精度高，稳定性好

　　翻动部位是不锈钢轴与精密宝石轴承配合，不仅能翻斗翻动灵敏度高，工作稳定可靠，并且耐磨损,寿命长。精密加工，确保整个翻斗系统精度高。

　　底盘内部设有水平泡，可以通过底角调整达到水平度。

　　二、工作原理：

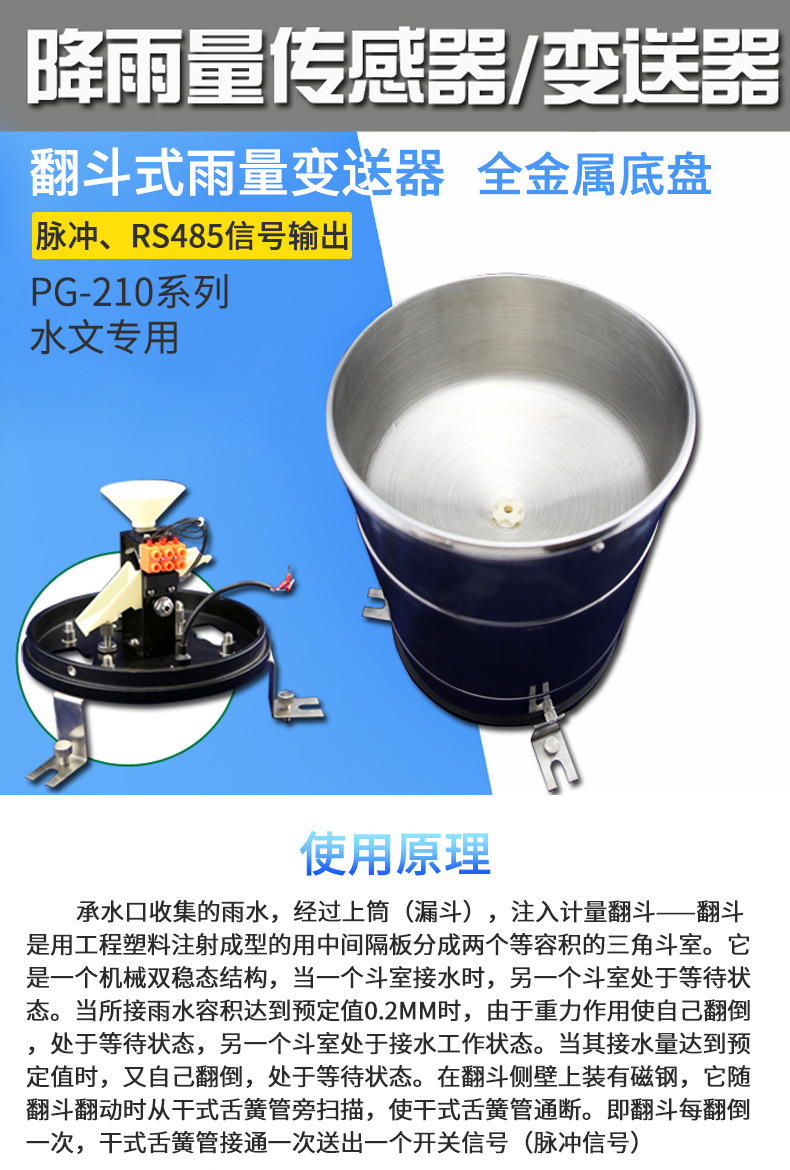

　　承水桶口收集雨水经过过水嘴、漏斗注入翻斗当一个都室接水时，另一斗室处于等待状态，当集水容积达到设定值（6.28mL）时，由于重力的作用使其翻转，此时另一斗室便升至接水状态，接水达到设定值时使其翻转，如此反复交替形成接水、翻转过程，随着翻斗的翻转，翻斗侧面的磁钢对其上部磁控开关进行扫描，磁控开关随之接通、断开，即使磁控开关通断一次，输出一个脉冲信号，表示0.2mm降水量，通过信号电缆输出给二次仪表，实现降水遥控测量。

　　三、主要技术指标：

　　盛水口直径：200mm

　　测量降水强度：≤ 4mm/min ，（8mm/min可用）

　　分辨力：0.1mm（3.14mL）；0.2mm（6.28mL）

　　误差：±4%（室内静态测试，强度为2mm/min）

　　输出信号：（干式舌簧管）脉冲信号

　　工作温度：0-50℃

　　储存温度：-10℃-50℃

　　重 量：3.2KG

　　四、技术检验：

　　1. 检验翻斗是否灵活

　　2. .翻斗轴间隙应为0.5mm左右

　　3. 限位螺钉是否紧固

　　4. 检验磁控开关通断是否正常用

　　5. 调试方法：（以0.2mL为例）

　　人工恒压注水试验，用500mL标准量杯量取314mL清水注入恒压注水器，清水通过承水口流入翻斗，确定300秒钟（仪器报时显示50次）流完，翻斗翻转1次为6.28mL（表示0.2mm雨量）翻斗翻转50次，误差≤4%(±52次以内)为合格，如翻转次数>4%（>52次）说明翻斗翻转角度小，应向下调整限位螺钉，使翻斗翻转角度增大，如翻转次数<4%（＜48次）说明翻斗翻转角度大，应向上调整限位螺钉，使翻斗翻转角度减小，反复调整至合格后紧固限位螺钉，并将调整螺钉漆封。
