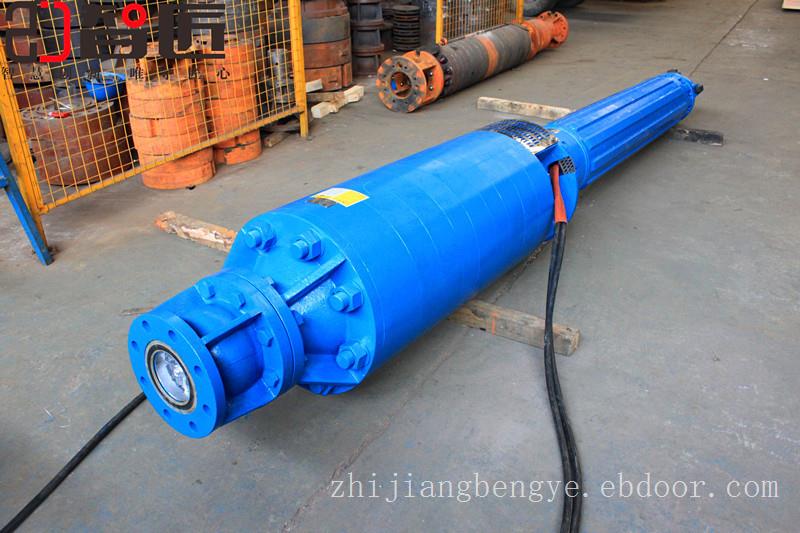

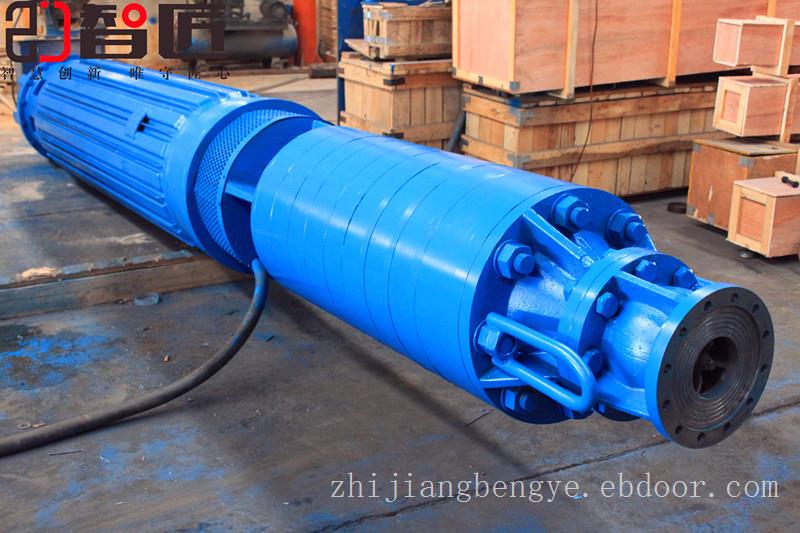

智匠牌QKSG型高扬程矿用潜水泵

例如：QKSG600-504-1500

Q表示潜水运行；K表示矿井使用；S表示充水湿式；G表示电机为高压（1.14kv-10kv）(低压省略）；600表示流量600m3/h;504表示扬程504m；1500表示电机功率1500kw.

①立式安装方式

潜水电泵机组立式安装方式适合立井设置井筒式水仓排水、地表疏干排水。潜水电泵悬吊在井筒水仓。优点是受力方式合理，运行稳定，水仓占地面积小，排水效率较高。缺点是立式水仓深度较大，同时不需预留足够大起吊空间，支撑大量承重有较高的要求。

②卧式、斜式安装方式

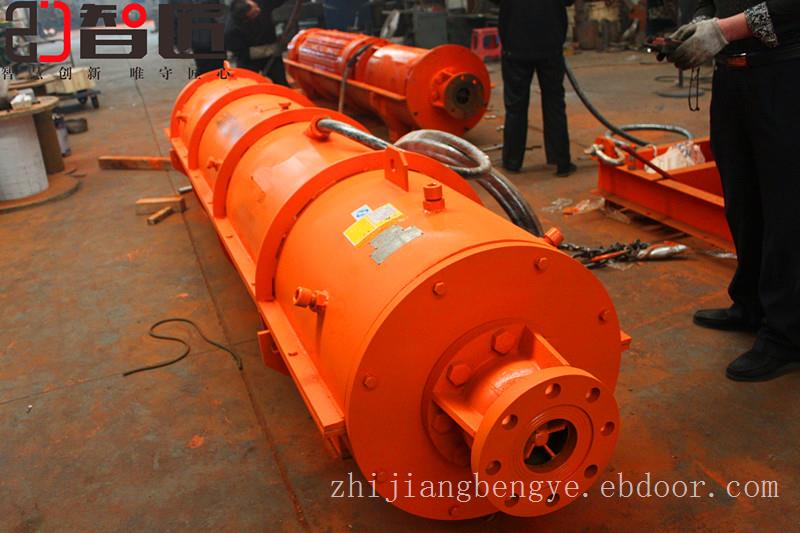

卧式电泵机组具有安装方便，提升容易，水仓施工量较小等优点，结合卧式载泵车及滚轮，可快速进行排水工作。

③可安装应用于井下主排水、轨道安装应急排水、无轨道斜井恢复生产性排水

主排水：潜水电泵作为主排水设备，占地面积小，巷道施工量小，结合载泵车加机组采取卡箍滚轮或打地基支架式安装。安装在井下联络巷道水仓泵位，省去专用泵房，泵房与水仓联通的配水巷设置配水阀。

轨道安装应急排水:电泵机组沿轨道下到井底，尽量一次性完成排水作业，载泵机组可在巷道内快速移动，并设有挠性快速接管装置，随着水位及水量变化，潜水电泵迅速调整位置，缩短排水时间。同时对起重设备要求不大。

大流量斜立式复矿抢险泵无轨道抢险及恢复生产排水：

对于废旧矿井无轨道等不具备大型潜水电泵直接下井安装的矿井，采用潜水电泵、吸水罩、耐压软管、接力泵组成的联合排水系统，接力泵与主排水泵组合，接力泵安装在主排水泵底部，涌过钢管给主排水泵喂水，进行排水作业。接力泵便于于维护移动、避免井底泥沙及杂物吸水电泵。采取便排水、便修复、便铺设轨道的排水方式，直至排水到井底。
