一、 概况：

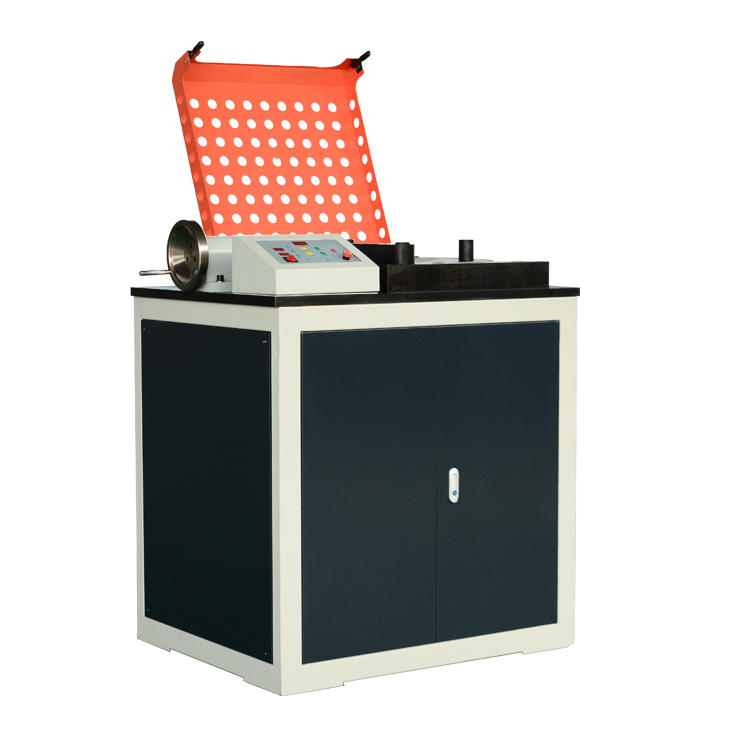

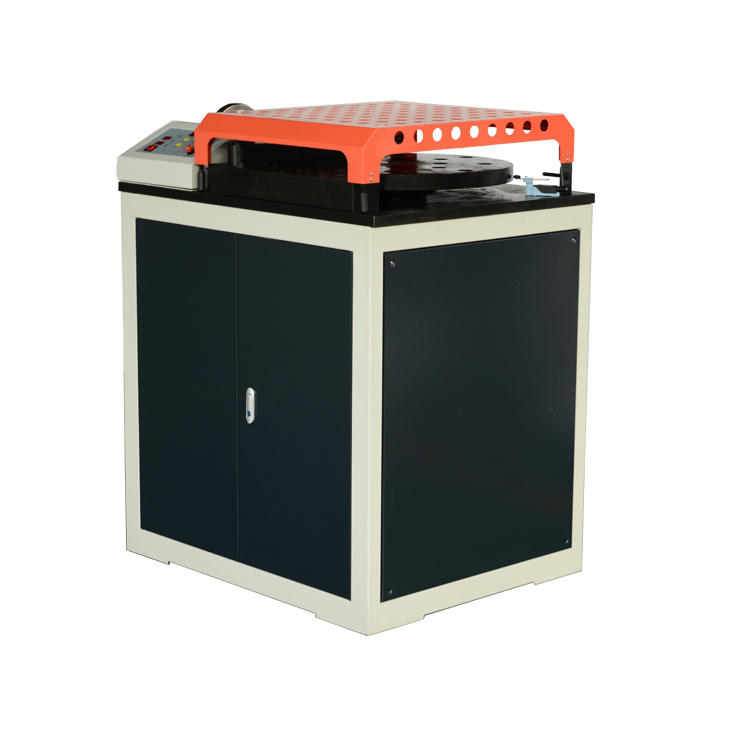

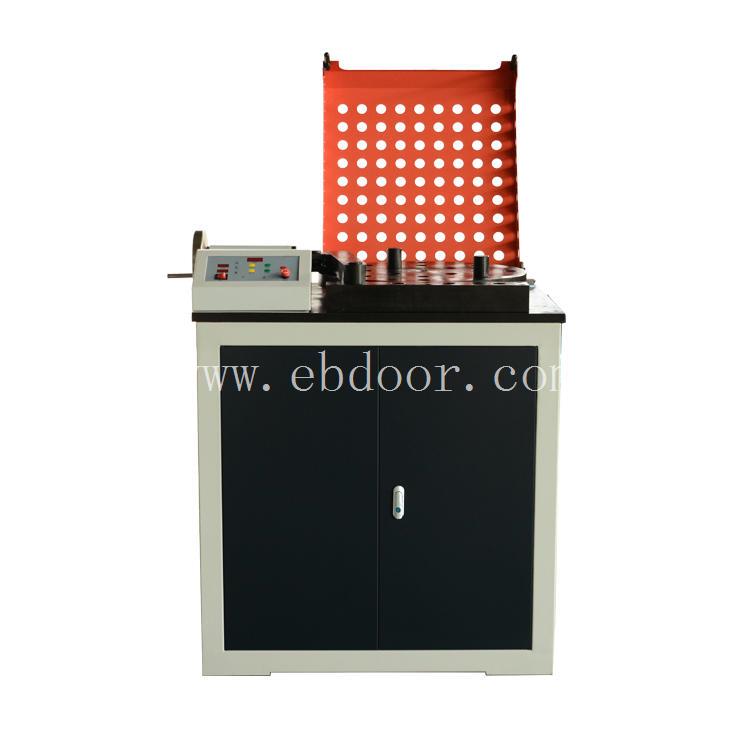

　　GW—40B型钢筋弯曲试验机厂家是对钢筋进行平面弯曲试验的测试设备，该设

　　备主要技术参数和指标符合GBT1499.2-2018钢筋混凝土用钢 第2部分和YB/T5126-2003《钢筋混凝土钢筋弯曲和反向弯曲试验方法》（代替为钢厂和建筑单位检验螺纹钢筋反弯性能不可缺少的试验设备），同时适用于建筑行业现场钢筋弯曲，达到试验与施工一机两用。

　　GW—40B型钢筋弯曲试验机厂家是GW-40B的改进型产品，是我厂目前新一款产品。

　　通过更换不同规格的配件一机可以替代两机用，为客户节约了资金。该设备性能齐全，质量优良并具有结构紧凑体积小，操作简单易掌握，弯曲角度数字显示直观，运行平稳噪音低，使用可靠寿命长，设计合理维修方便润滑简单等特点。另外特点是限位和易损件的设计更加合理，易损件易更换，因此使用寿命长。

　　二、主机结构和电气工作原理：

　　主机结构：

　　本机主要由传动部分、机架、工作台、螺旋调整装置和限位机构组成。

　　传动部分将制动电机的动力经双级摆线针轮减速机传至工作盘。机架是由方

　　钢和钢板焊接而成并带有侧门的箱体，它支撑着试验机各组成部件。工作台即机器的上平板，其上装有螺旋调整装置和限位机构，另外还装有防护罩等。

　　电器控制部分：

　　电气控制面板如下图1所示。

　　电器控制部分的工作原理如图2所示。

　　电器控制面板

　　原理：试验机弯曲角度，由电机高速轴上取得的光电脉冲信号，以脉冲整形、分频后，进行角度计算并不断累计显示。当试验机弯曲角度达到设置角度时，经逻辑电路控制，使电动机断电终止试验。

　　三、维护保养：

　　1、试验机的维护保养：

　　（1）在开机前应按规定的润滑部位和润滑方法进行润滑

　　（2）不允许用小直径的工具弯曲直径大有钢筋

　　（3）由了解本试验机结构的专业人员进行拆装

　　（4）当试验机长期

　　四、项目 技术指标

　　弯曲钢筋直径范围 Φ6～Φ40mm

　　钢筋正向弯曲角度0°～180°内任意设定

　　钢筋反向弯曲角度0°～180°内任意设定

　　工作盘转速 ≤2.9r/min

　　辊心距离 165mm

　　工作盘直径 580mm

　　电动机功率 1.5KW

　　随机配标准弯心套 1套

　　机器外形尺寸（长*宽*高） 1050*740*1170（mm）

　　机器重量 约700Kg
