微机控制弹簧试验机主机框架通过力学有限元分析，使受力更加合理，框架的刚度和强度得到了充分保证。传动系统采用零间隙滚珠丝杠副，保证了试验结果的准确性和耐久性，主机框架为单臂2立柱导向，保证了框架的刚性。试验机采用伺服电机及先进的微机控制技术加载及控制，实现了高速逼近，低速采集。提高了测试精度，保证了试验效率。

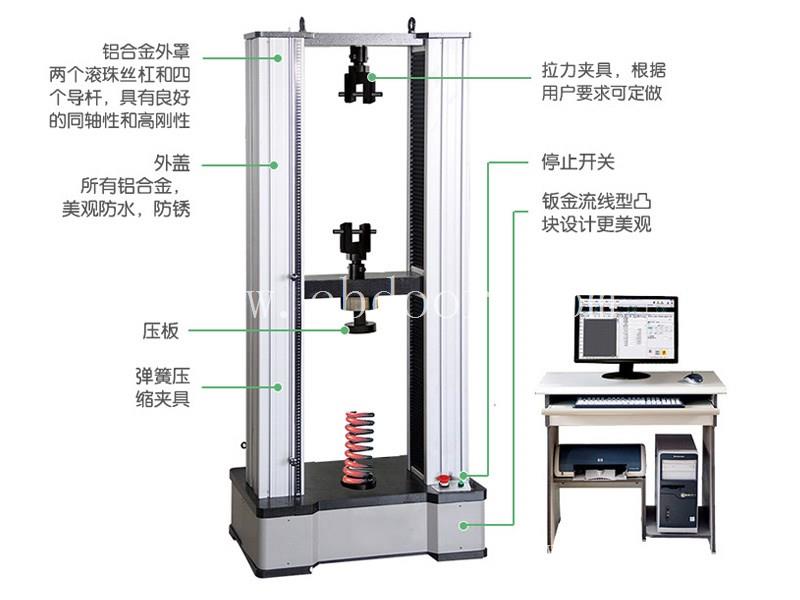

　　微机控制弹簧试验机主机结构：

　　（1）测量系统

　　负荷测量：采用0.05%FS高稳定性、高精度轮辐式拉压传感器，配以高性能的测量放大系统，保证了试验力的高分辨率。

　　试样变形测量：通过大变形测量系统或电子引申计（小变形测量），采用24位A/D转换单片机采集系统，经计算机控制数据处理，实现试样的变形测量。

　　位移测量：采用2000P/R高精度光电编码器与精密丝杠同轴转动，通过数字电路实现衡量位移（即上下夹头相对位移）的测量。

　　（2）传动控制系统

　　该机采用单臂式结构，由立柱、上横梁、中横梁、工作台组成。调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带 动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优 点。

　　（3）试验力控制系统

　　采用计算机结合先进的电子技术、实现标准化、单元化控制，具有加载平稳、测量准确、采集频率高等特点。自动采集处理试验数据，绘制多种曲线并打印电子试验机的试验报告。

　　（4）保护装置

　　具有过载、过流、漏电等保护功能。

　　微机控制弹簧试验机技术参数

　　试验力：10kN,30kN,50kN,100kN (可定制)

　　试验力示值精度：优于示值±1%

　　试验力分辨力：1/300000(全程不分档或等效6档)

　　横梁位移测量精度：分辨率高于0.0025mm

　　变形测量精度：±0.5%（在0.2—10mm范围内）

　　试验速度范围：0.01—500mm/min,无级调速

　　速度控制精度：±1%(0.01~10mm/min); ±0.5%(10~500mm/min)

　　恒力,恒变形,恒位移控制精度: 1,设定值<10%fs时,设定值的±1.0%以内<>2,设定值≥10%FS时,设定值的±0.1%以内。

　　变形速率控制精度:1,速率<0.05%fs时为±2.0%设定值内<>2,速率≥0.05%FS时为±0.5%设定值内。

　　试验空间：A.拉伸空间:600mm B.压缩空间:700mm

　　夹具形式:楔形夹具体 平钳口0-7mm 圆钳口4-9mm

　　压盘尺寸：φ100 mm

　　主机尺寸：860×600×1850mm

　　重量：560 kg
