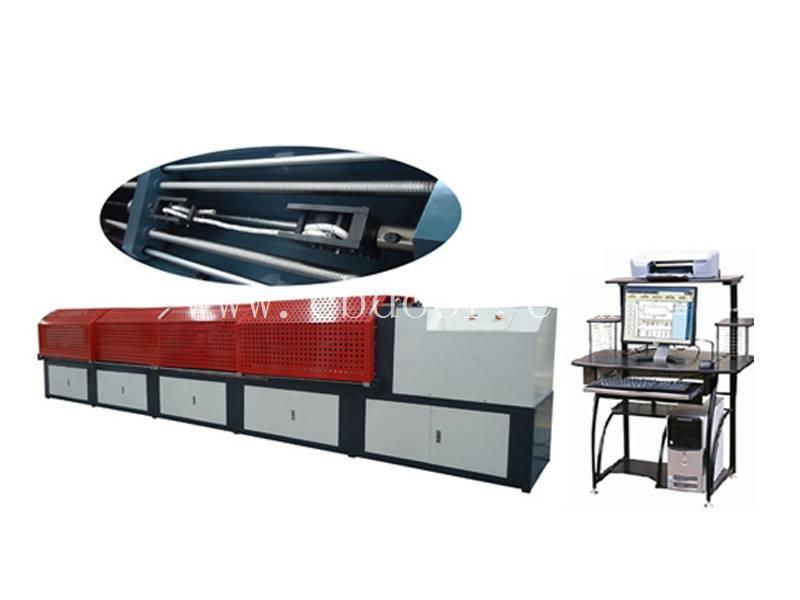

卧式拉力试验机产品功能：

　　电线电缆、架空绞线、复合绞线、导线机械性能及力学性能测试及研究；

　　依据GB、ISO、JIS、ASTM、DIN、BS、EN、NF等国际标准进行试验和提供检测数据。

　　试验项目：额定拉断力RTS；允许拉力MAT；20％RTS、40％RTS、60％RTS、2％～100％RTS；OPGW抗拉性能；应力-应变性能；蠕变性能1000h；

　　适用范围：OPGW光缆、OPPC光缆、ADSS光缆、OPLC光缆、铝绞线、硬铝绞线、铝合金绞线、钢芯铝绞线、防腐性钢芯铝绞线、钢芯铝合金绞线、铝合金芯铝绞线、铝包钢芯铝绞线、铝包钢芯铝合金绞线、钢绞线、铝包钢绞线、高强度铝合金绞线、镀锌钢绞线、普通强度钢绞线、高强度钢绞线、特高强度钢绞线、同心层绞线、复绞绞线(1x7；1x19；1x37；7x7；﹛3+9﹜x7)；

　　满足标准：

　　→GB/T3048-《电线电缆性能试验方法》；

　　→GB/T3428-《架空绞线用镀锌钢线》IEC60888；

　　→GB/T17048-《架空绞线用硬铝线》IEC60889；

　　→GB/T17937-《电工用铝包钢线》IEC61232；

　　→GB/T7424.2-2008《光缆总规范 第2部分：光缆基本试验方法》IEC60794；

　　→GB/T7424.4-《第4-1部分：分规范光纤复合架空地线》；

　　→GB/T1179-2008《圆线同心绞架空导线》Round wire concentric lay overhead electrical stranded conductors/IEC61089；

　　→IEC61395-《架空地线-绞合导线蠕变试验方法》

　　→DL/T832－2003《光纤复合架空地线》Optical fiber composite overhead ground wires/OPGW；

　　→TBT3111-《电气化铁道用铜及铜合金绞线》Stranded Copper and Copper-Alloy Conductors for Electric Railway;

　　→ASTMB《同心层纹硬半硬、软铜纹线》；

　　→NF C34-110:1980《架空线路用裸导线铜绞线及单线和青铜绞线及单线》；

　　→JIS C3105-1994《硬铜绞线》；

　　→JB/T8134-《架空绞线用铝-镁-硅系合金圆线》IEC60104；

　　重要特点：

　　1、卧式框架结构，高刚性、高稳定性的负荷机架。

　　2、穿销式空间调整结构,高强度、高精度定位销，快速定位。

　　3、伺服测控系统，自动、手动、定荷操作；载荷保持、应力-应变控制、循环控制及自编程控制等多种控制方式。

　　4、高精度测力器，线性宽，稳定性好，保证载荷的测力精度。

　　5、独特设计的安放、定位、调整机构。

　　6、双控双向液压油缸，快速试验，快速返回。

　　7、多重保护功能: 软件和硬件两级保护；试验力过载保护；过流、过压保护；液压缸限位保护；液压系统过载溢流保护；试样破断时安全保护/防护网；操作提示向导保护；试验结束自动保护。

　　8、测控系统：

　　8.1: 全数字闭环、多通道、多功能、易操作的Hlxk-test 测控软件；实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能；数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）；试验数据可随时保存、查询、调用。

　　8.2：试验过程的自动控制，试验力，峰值、变形、位移、试验曲线的实时控制、数据采集、处理、分析、显示、存储，全键盘输入操作和控制模式智能设置系统；控制模式任意设置，无冲击，平滑切换，加载、卸载平稳

　　8.3：过程能再现、数据再分析、曲线放大、比较、遍历，坐标满度自动调节。

　　8.4：操控软件，模块化、开放式编程，满足个性化要求。具有提示和向导功能。

　　8.5：数据库采用ACCESS格式，可以进行网络数据库通讯和管理。

　　8.6：电路板采用光电隔离设计，具有抗干扰能力强的特点。

　　8.7：灵活的Excel、Word报告，默认格式及自编格式；多项排序，多类型输出。

　　8.8：试验曲线可任意选择坐标轴，可自由放大和缩小；可同时显示多个曲线，可设需要的坐标，例如：载荷－时间，载荷－位移，应力－应变等，满度自调节.

　　8.9：试验结束自动返回，智能、高效、快捷。

　　重要参数：

　　 1 试验力 500kN; 10000kN; 15000kN; 20000kN; 2 试验力示值相对误差 ≤示值的±1% 3 试验力测量范围 2%～100%F.S 4 试验力分辨力 1/300000全程内外不分档，且分辨率全程不变； 5 等速应力控制范围 2～60 N/mm2·S-1 6 应力速率误差 ≤±5% 7 等速应变控制范围 0.00025/s～0.0025/s 8 应变速率误差 ≤±5% 10 位移分辨力 0.01mm 11 加荷速率 600N/s～60kN/s；计算机自动控制显示 12 活塞行程 0-200mm /可定制 13 活塞位移速度 ≥50mm/min 14 可调试验间距 0～10000mm / 试样直径400倍 15 机架跨度 ≥600mm / 可定制 16 机架高度 ≥700mm / 可定制 17 机架结构 卧式、高刚性、高稳定性 18 电源电压 ～380V±10% 50Hz（须可靠接地） 19 机器尺寸（LWH） ≈15500x800x700mm
