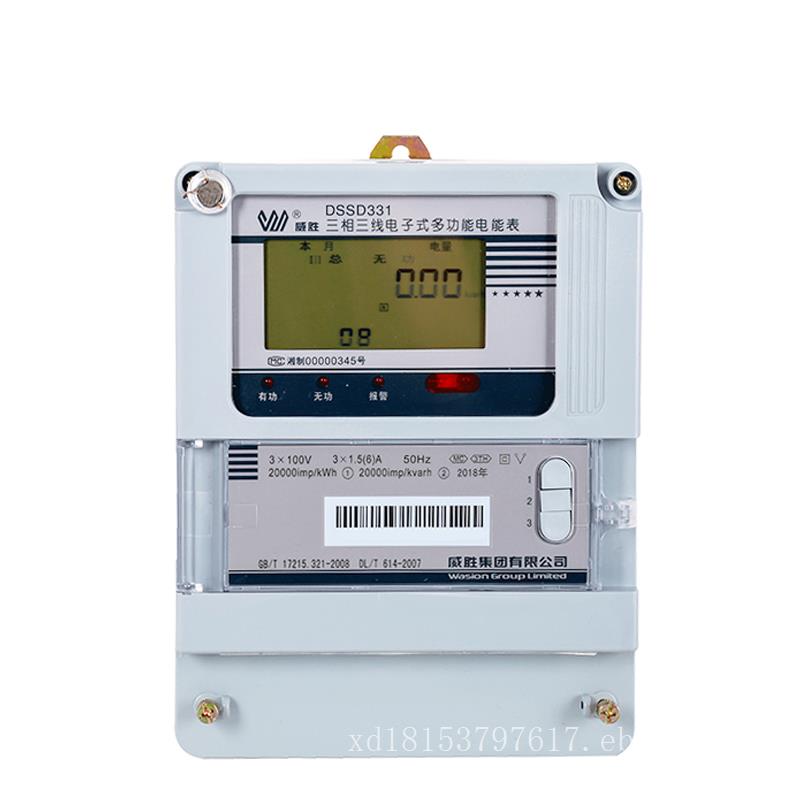

威胜DSSD331-MC3三相三线电子式多功能电能表|电度表|电子表

产品型号：DSSD331-MC3

生产厂家：长沙威胜

电压规格：3×100V

电流规格：3×1.5(6)A

接线制式：三相三线制

精度等级：有功0.5S级；无功2级

通讯接口：1路RS485接口；远红外通讯接口

通讯协议：DL/T645-1997规约

DSSD331-MC3型表在以下方面也有广泛使用：

1、SCADA系统          2、变电站自动化      3、配网自动化

4、水泥行业            5、轨道交通          6、机场

7、钢铁冶金            8、石油化工          9、军工

10、智能建筑           11、能源（节能）管理系统

主要功能

●液晶显示，带背光。

●支持rs-485通信和远红外通信。

●4费率分时计量有功、无功电能，可存储13个月历史电量数据。

●记录大需量及出现时间。

●测量电压、电流、频率及功率。

●记录大需量及出现时间。

●记录断相、失压、失流、反向等事件。

●具备停电抄表功能。

产品特点：

1、4费率分时计量电能

2、无功正反向及四象限计量

3、测量电压、电量、频率及功率

4、捕捉zui大需量及记录出现时间

5、12个月历史冻结数据记录

6、断相及失压监控报警并进行记录

7、按键进行停表抄表

8、手动和循环显示功能

9、液晶屏背光显示

10、四路脉冲输出接口

11、RS-485、远红外通讯

技术参数项目

项目内容

技术标准

GB/T17215.321-2008；GB/T17215.322-2008；GB/T17215.323-2008、DL/T645-2007

准确度等级

有功1级 无功2级

通信协议

DL/T614-1997

参比电压

3×100V；3×220/380V

电流规格

互感器接入式：1.5(6)A, 5(10)A, ,5(6)A

直通式：10(40)A, 15(60)A, 20(80)A

参比频率

(50±2.5)Hz

整机功耗

＜1.5W，6VA

工作电压范围

0.8Un～1.2 Un；极限工作电压范围：0.7 Un～1.3 Un

工作温度

-25℃～+60℃；

极限工作温度范围

-40℃～+70℃

时钟误差

≤0.5s/d

外形尺寸

长×宽×厚：220mm×170mm×75mm

净重

约2.1kg
