蒸汽板式换热机组

 按照蒸汽作热源加热水的设备传热方式分为两类：1.直接加热设备蒸汽与水直接混合，将水加热，类如“热敏传感换热机组”。2.间接加热设备――蒸汽与水为两个独立系统，通过金属表面热能从高品位向低品位传导，类如“涡流热膜换热机组”。

工作原理

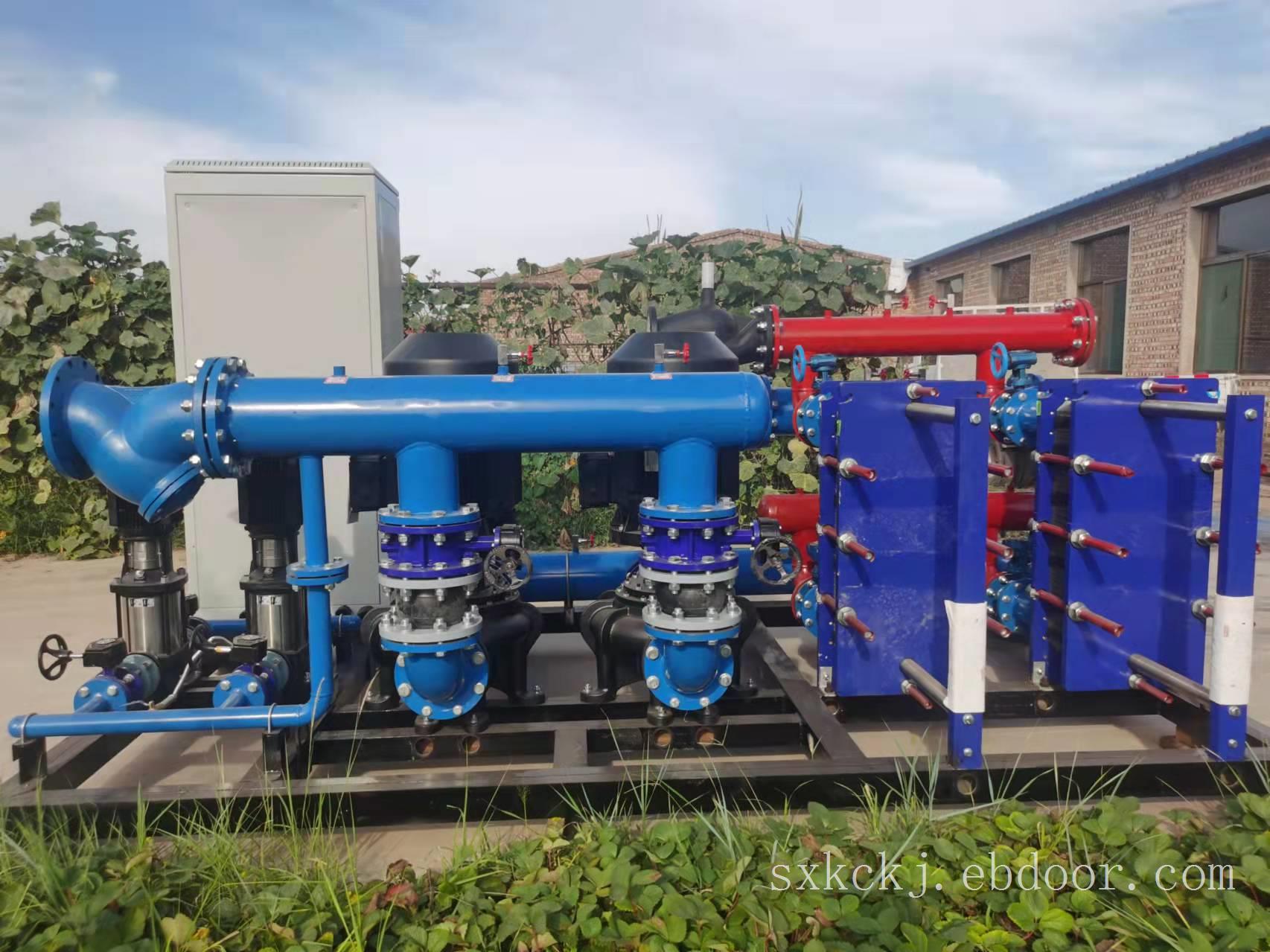

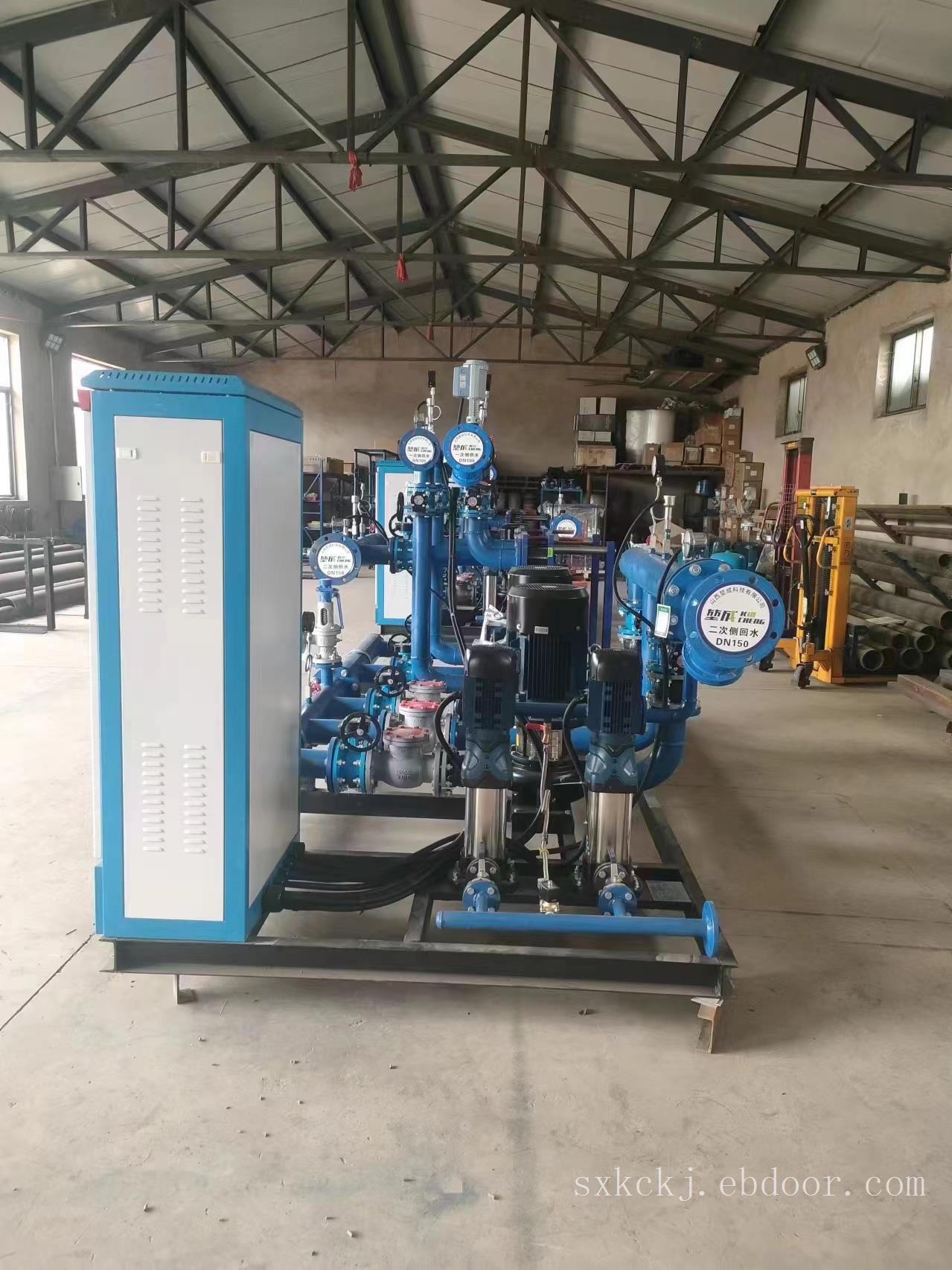

 本机组由涡流热膜换热器、循环泵、补水泵等部分组成，利用换热器将热媒的高位热能经金属表面传递给被加热介质，使热媒温度降低，被加热介质温度升高，达到用户所需求温度。

工作流程

 供热系统回水通过除污器7处理后，经过循环水泵2加压进入换热器1与热蝶(蒸汽)进行热交换，通过温控装置对热媒流量的控制调节凝结水量使二次水出口温度符合设计要求后，送往供热系统。换热器放热、凝结成水后经疏水装置6进入补水箱4。

 系统定压、采用补水泵在变频器的控制下，连续地变流量恒扬程向被加热水系统补水，压力过高时安全阀自动打开来保持平衡。另外，也可采用高位水箱或落地膨胀水箱的方式对系统定压。

补水箱与来水水源相连，内部的浮球阀控制进入水量。连接循环水泵进出水管之间一根带有止回阀的旁通管为泄压管，为防止因突然停泵造成的水击事故。
