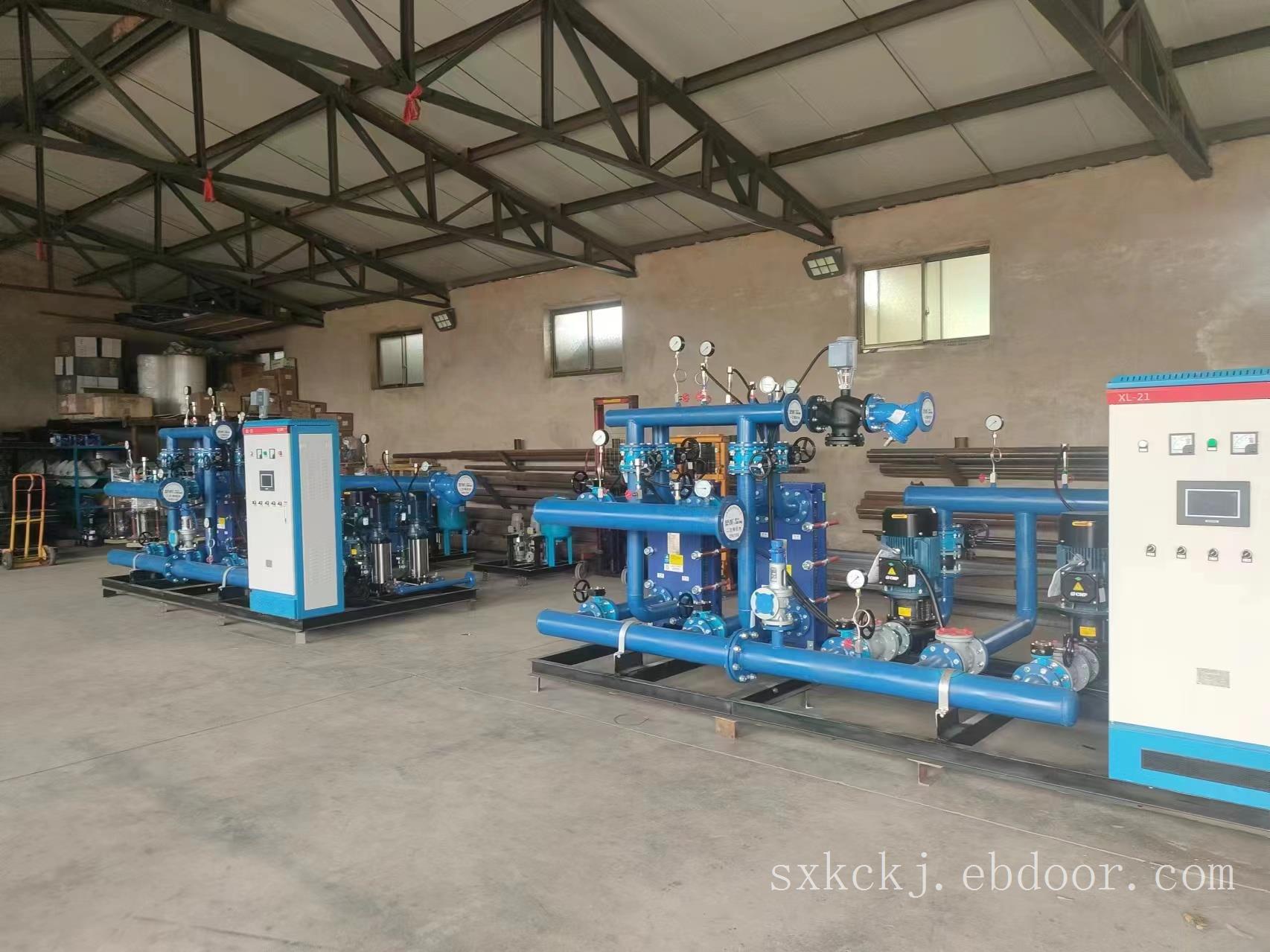

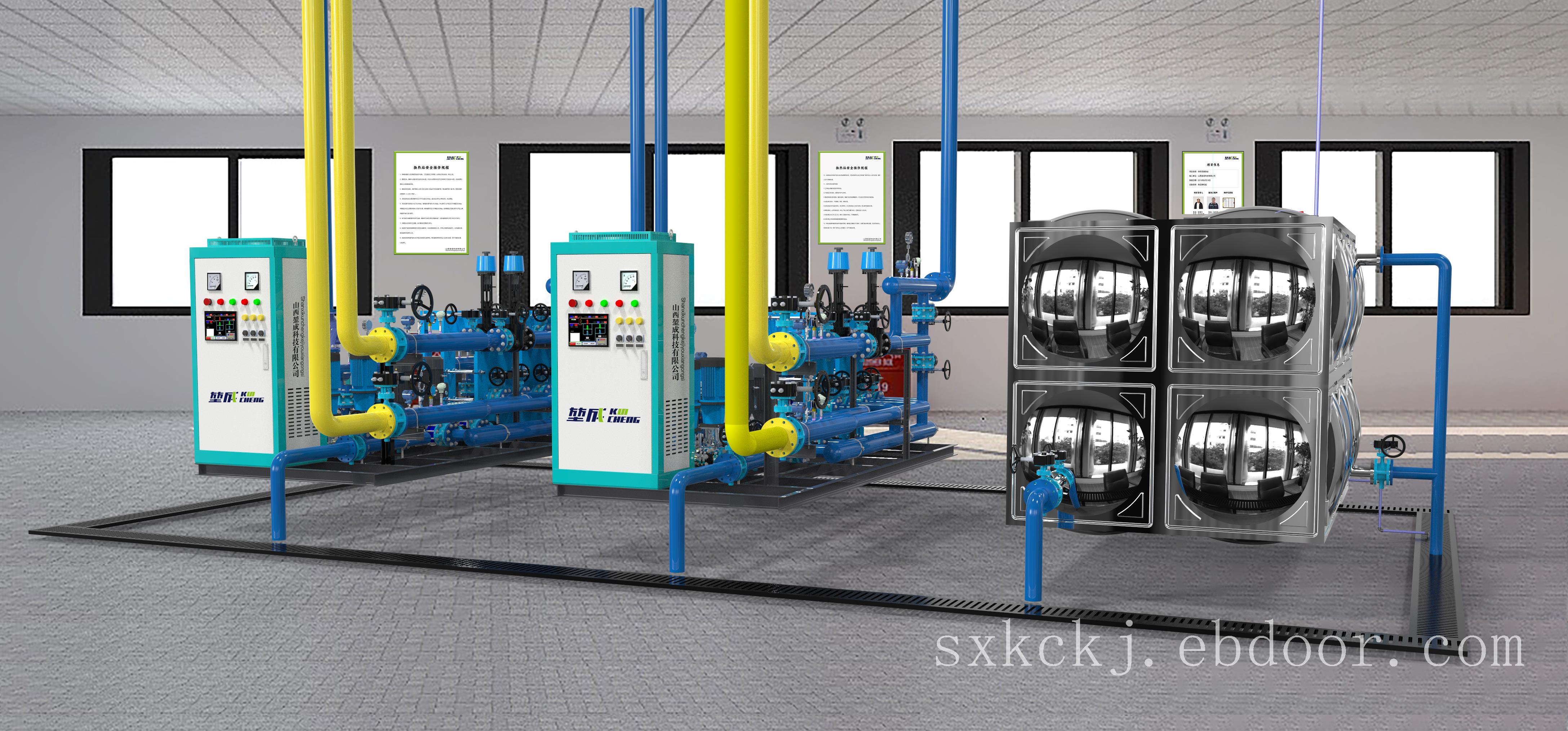

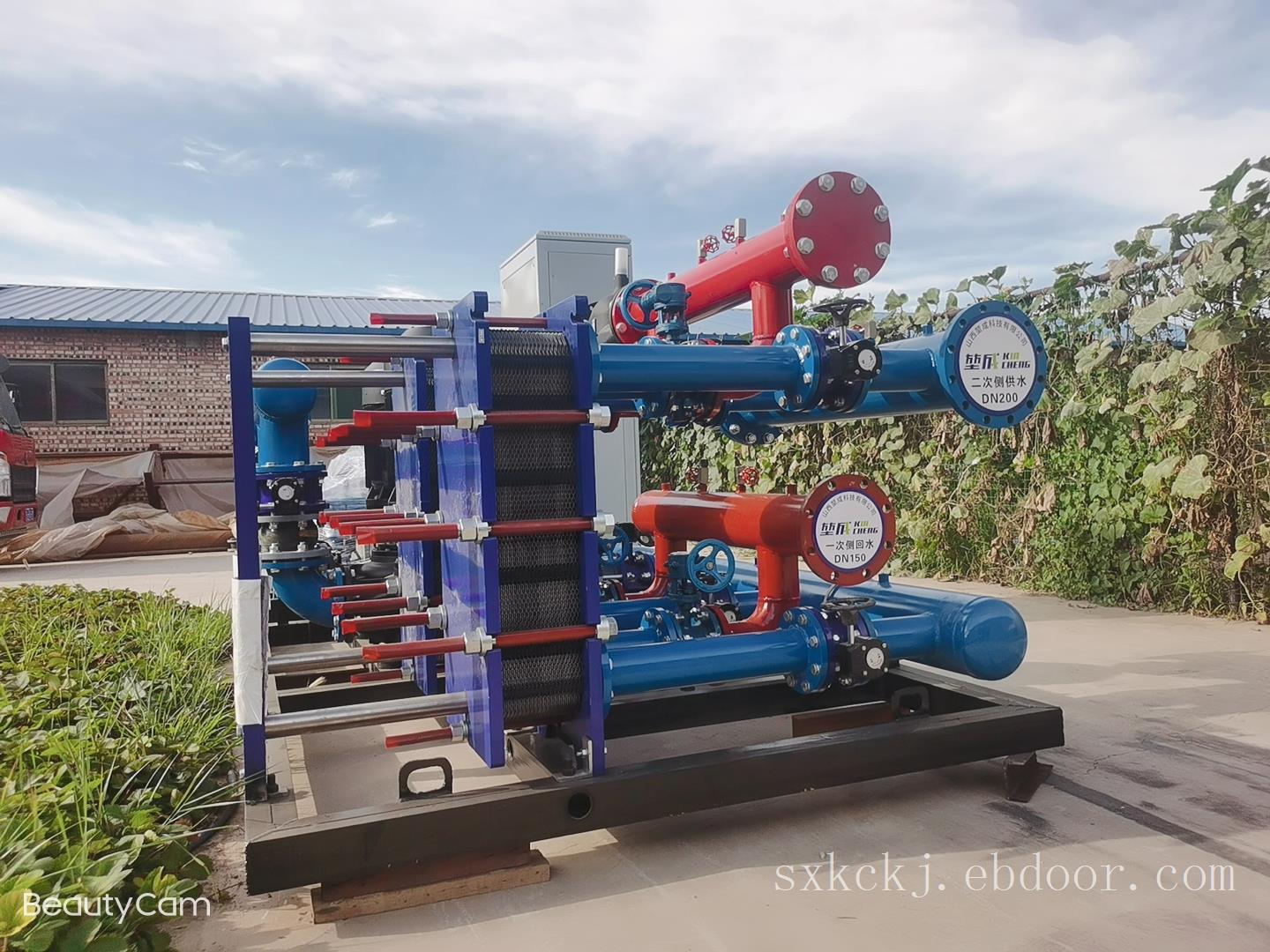

智能换热站

概述:

对于供热自控系统，可根据室外温度的变化调节二次侧供水温度，保证终端用户的室内适宜，同时节约能源;实现换热站无人值守的情况下中控室可以远程调度热力站的参数，保证整个热网的热力平衡，供热系统可以安全可靠地运行。

自动控制系统由核心部分PLC、变频器、智能温控仪、各种传感器组成，在控制过程中，需要采集大量的物理量，如压力、温度等模拟量参数，通过PLC控制器对这些参数进行实时采集和处理。HMI监控系统选用款维纶TK6070触摸屏功能强大，更完美实现对系统的监控。低压开关系统直接的了解设备运行状况，操控设备，处理紧急事件等。无人值守换热站的自动控制系统主要完成数据采集、自动控制、参数存储、实时监控、历史趋势、故障报警等功能。

主要功能

换热站数据采集

将站内的温度、压力、水箱水位、电动调节阀状态、补水泵的启停状态、循环泵电流、电压、报警等参数通过PLC采集、显示并上传HMI监控系统中。

换热站系统控制

换热站的调节系统采用PID控制，保证用户室内温度适宜；通过PLC与变频器完成循环水泵、补水泵进行自动控制；水箱水位控制；系统停电停水控制；超温、超压、低压保护控制、连锁启停切换控制。并对其故障实现实时报警。
