BHG1-400/10-3G矿用隔爆型高压电缆接线盒
BHG1-400/10-4G矿用隔爆型高压电缆接线盒
型号：BHG1-400/10-2G、3G、4G
名称：矿用隔爆型高压电缆接线盒（矿井下用）
参数：电流：400A电压：6KV、10KV通数：二通、三通、四通

用途：
矿用隔爆型高压电缆接线盒(以下简称接线盒)，适用于爆炸性气体(甲烷)和煤尘混合物的矿井中，供煤矿井下电压6至10千伏，电流至400A\315A\200A(安培)，系统额定断开电流至12.5KA供电系统中，连接两段矿用橡套软电缆之用。

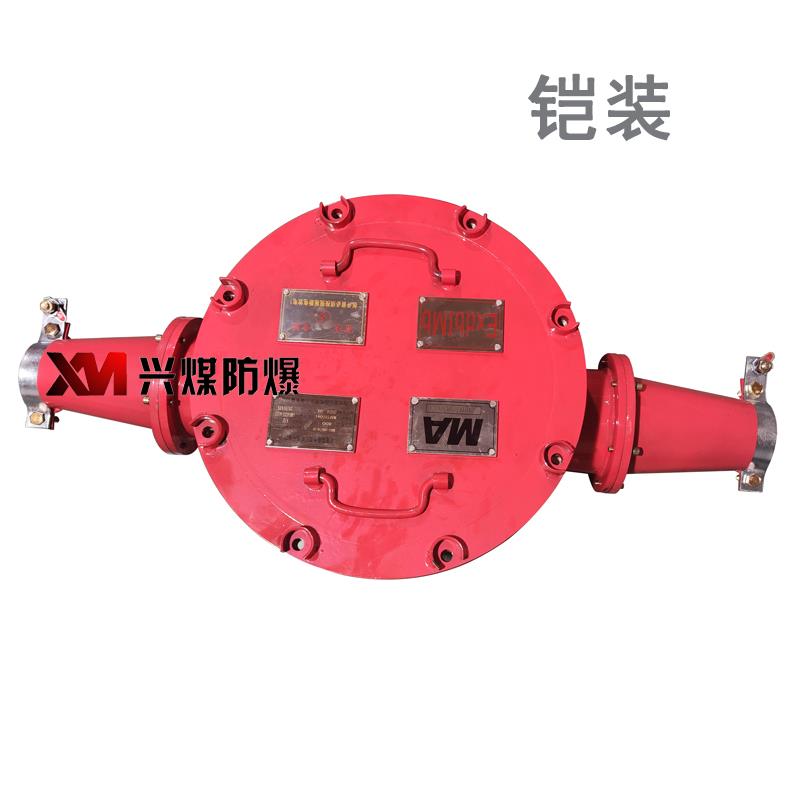

结构简介
接线盒的隔爆外壳为钢板结构，盖采用螺栓压接形式，两侧为电源引线端，并设有控制线引入装置。壳体内设有三个主接线端子，接线柱上压板将电缆头压接。基座为高压电瓷，并设有一个辅助接线端子。

技术数据：
3.1 接线盒适用于具有爆炸性气体（甲烷）和煤尘混合物的煤矿井下采煤掘进巷道中连接电力电缆电路接线之用。
3.4 防爆标志：“ExdI”
3.5 防爆型式：矿用隔爆型
4、工作条件
使用
1、接线盒拆箱后，应检查有无损坏现象，零件有无缺失。
2、接线盒应垂直悬挂在巷道的上部或固定在专用支架上。
3、两侧引入端的电缆要有适量的驰度，不得使电缆头承力。
4、电缆两侧进入箱体后，需用托板将其端部的应力锥固定。
5、电缆两端裸露30mm芯线用特制压紧螺母将其与接线端子压紧（用专用扳手操作），保证可靠接触，不允许芯线松散。
6、接线盒各部紧固螺栓必须齐全，定期由专人检查，如有问题必须及时处理。
7、接线盒的检修和迁移都不得在带电情况下进行，必须在断电源后，按《煤矿保安规程》要求，用可靠手段放电后，才可打开盖子。
8、接线盒在使用时必须可靠接地。
9、在预制电缆终端之前须先将压紧法兰、密封圈、挡圈和联通节套入电缆，按高压电缆的终端制作工艺处理好电缆终端。
10、在没有控制线引入时，将两端的监视屏蔽线分别编在一起，通过辅助端子联接起来。分别将两端的接地线编在一起，接到各自的内接地装置上。
◇品质保证
本产品严格按照ISO9001:2000国际质量管理体系标准进行质量控制，确保产品质量高于国家标准，完全达到设计要求，其中灯具类产品实行5年保用(光源保1年)，自购买之日起3年内，产品正常使用下出现任何故障由本公司负责免费维护。

贮存
1产品应贮存于没有雨雪侵袭、良好的通风条件、空气中不含有酸碱等腐蚀性气体或粉尘的场所。
2存放期超过2年的产品出厂或使用前应逐台检修，更换锈蚀的元器件并重新进行出厂检验。

开箱及检查
1检查包装箱内巷道灯的数量、说明书、合格证、装箱是否相符安全。
2检查产品外观是否完好，标志齐全。
