设备说明

1.1 设备用途

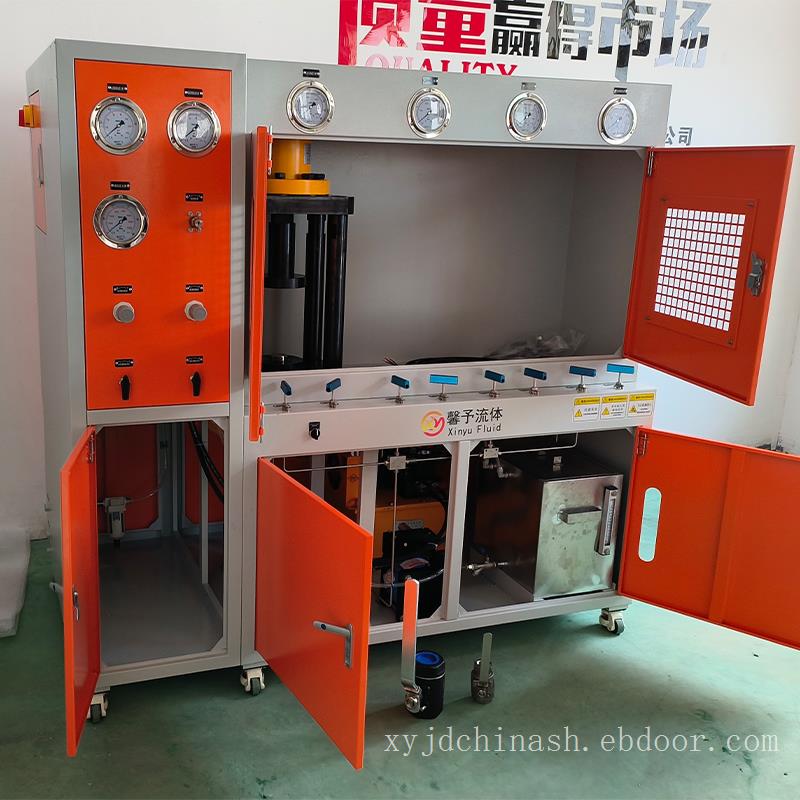

本设备由上海馨予液压机电设备有限公司设计制造，用于客户产品的水压静压测试，广泛应用于汽车零部件、航天航空、管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。

1.2 技术参数

? 设备外形尺寸：1800x1000x1750（长x宽x高mm）

? 试验方式：升压-保压-泄压

? 试验压力范围：低压0～20MPa，高压20～110MPa

? 输出压力：136MPa(气源压力0.8MPa时)

? 液泵增压比：低压40:1，高压170:1

? 液泵流量：低压10L/min，高压1.8L/min

? 压力测量精度：±1.6%

? 试验介质：水、液压油等

? 介质温度：常温

? 试验工位：4工位(独立控制)

? 气源入口：NPT1/2F

? 控制方式：手动控制

? 气源要求：0.6～0.8Mpa，1.0m3/min

1.3 设备安装

设备安装时各脚高度一致，设备高度应保持水平。安装地点应注意设备使用人员操作、维护和修理的必要空间。
