1.
设备简介

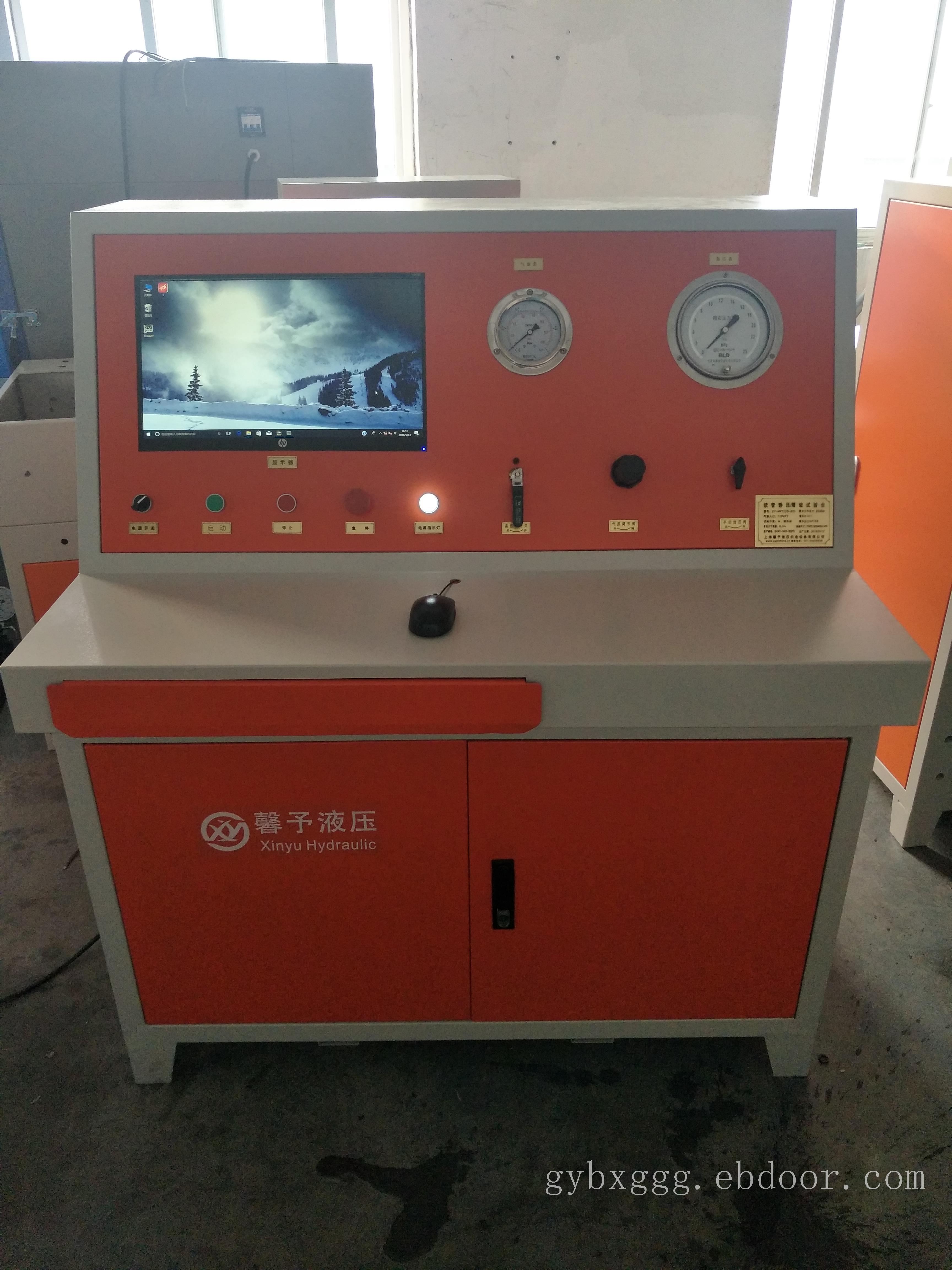

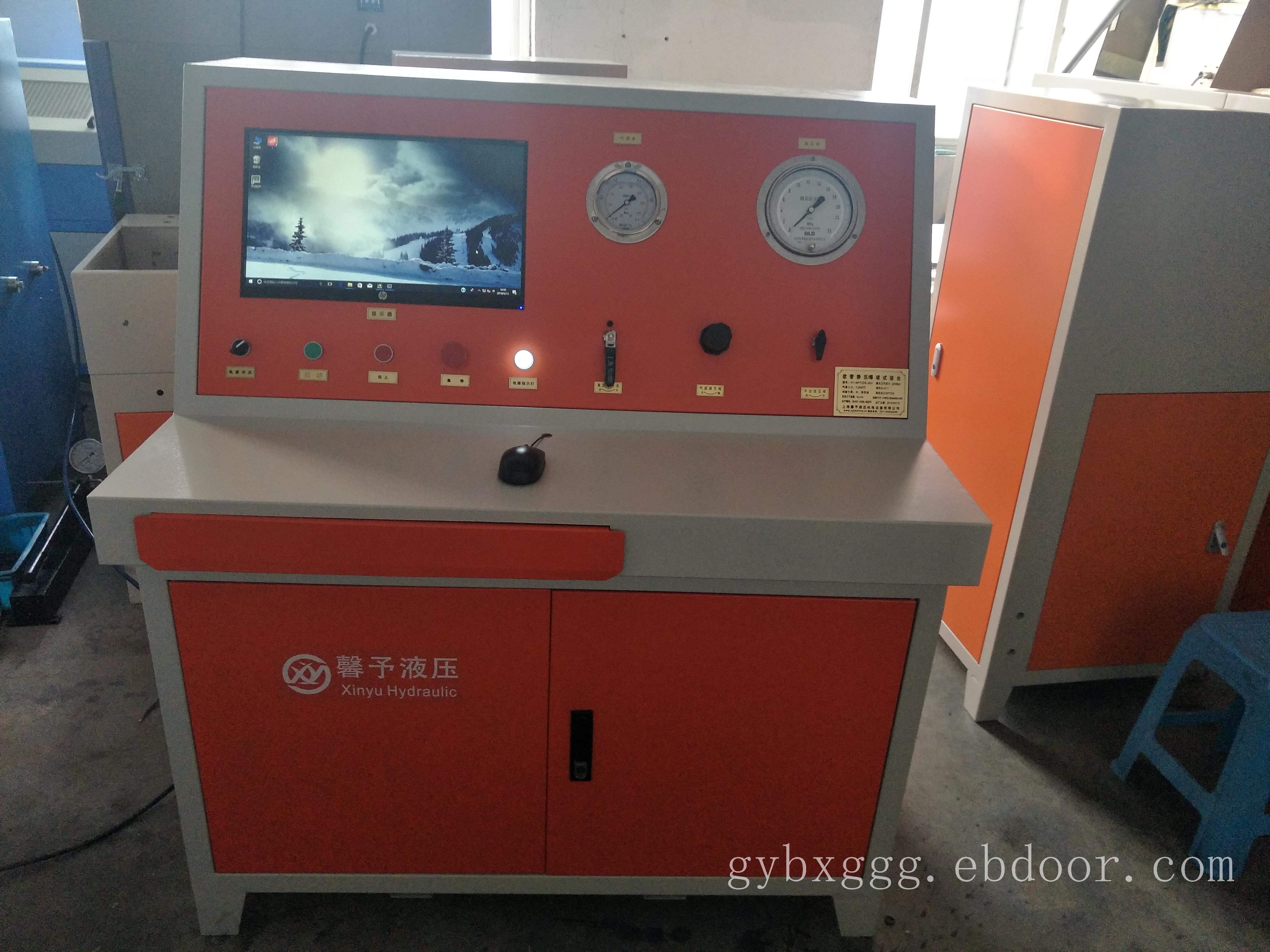

气瓶水压试验台是根据客户要求定制的非标检测设备，用于满足客户产品的水压（静压）试验的检测设备，广泛应用于管材、阀门、压力容器等产品的生产厂家及科研院校、检测机构等单位。
设备压力源主要通过增压泵来实现，通过压力传感器检测试验压力生成曲线，气源调节阀控制驱动气源进行调节增压泵的输出压力和增压速率，通过测试软件中可设定试验压力、保压时间等参数一键式自动测试。
测试时测试窗口可设定和显示压力曲线、时间等参数，测试完成后自动泄压。
耐压试验台从结构上划分，包含以下几个部分：
|
序号
|
产品名称
|
功 能
|
数 量
|
|
1
|
压力控制系统
|
包含输送、增压、驱动等。可使设备输出高压压力至测试件。
|
1套
|
|
2
|
自动控制系统
|
全套控制系统包括工控机、显示器、PLC控制器等电器元件。用于控制并采集试验数据，集成专业测控软件，实现自动运行，全程监控运行状态。
|
1套
|
2.
技术参数
?
控制箱尺寸：800x700x1000（长x宽x高mm）
?
试验压力：0～60MPa（可调）
?
气泵增压比：100：1
?
最大输出压力：80MPa
?
每冲程排量：4.7ml
?
压力测量精度：传感器±0.2%，压力表±1.6%
?
压力显示精度：0.1MPa（测试界面）
?
试验介质：自来水
?
介质温度：常温
?
环境温度：常温
?
试验工位：1工位
?
控制方式：自动控制
?
气源要求：0.6～0.8bar，1m3/min
?
电源要求：AC220V 50Hz
3.
工作原理
测试前通过软管接入到被测产品接口，然后接通电源。打开测试软件，然后设定试验压力、保压时间等参数后一键启动，系统自动将介质输送到被测产品中。
测试同时压力传感器实时检测系统压力并生成压力曲线，可在显示器窗口查看。压力到达设定值后自动保压阀进行保压，同时开始计时。
系统自动根据设定的参数要求完成整个测试流程，测试完成后系统自动泄压并停止，压力泄完后取出产品完成测试。
