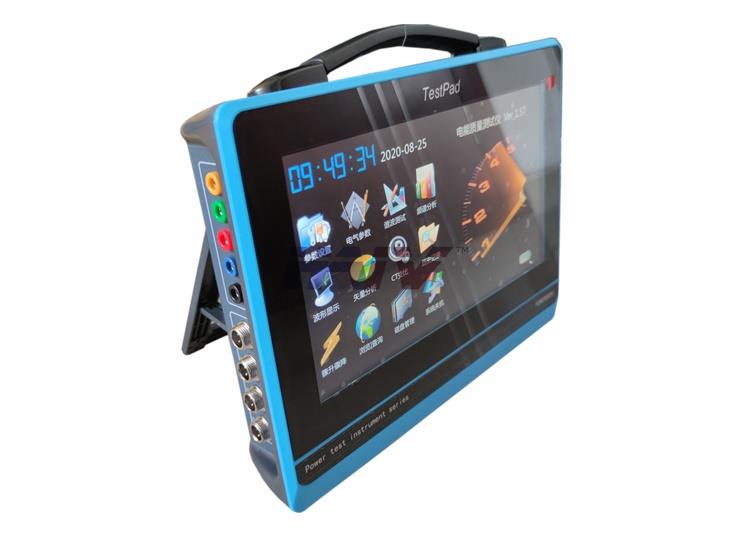

PAD1000电能质量分析仪功能特点

1、多通道测量：4个电压通道、4个电流通道同时测量。

2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；

3、可测量2-64次的电压谐波和电流谐波含量；

4、可测量0.5-31.5次电压和电流的间谐波含量；

5、可测量电压和电流的总谐波畸变率；

6、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；

7、可测量正序电压、负序电压、零序电压、电压不平衡度；

8、可测量正序电流、负序电流、零序电流、电流不平衡度；

9、暂态参量测量功能，具备电压骤升骤降事件记录功能，同时自动启动录波功能，将所发生事件的发生时间和前后五个周波的实际波形记录下来；

10、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；

11、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行计量装置错接线检查；在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

12、选配大钳表可以进行低压电流互感器的变比和角差测量；

13、谐波含量可以柱状图的形式显示，视觉效果良好；

14、内置大容量数据存储器，（存储间隔1秒－1000分钟可选）按1分钟的时间间隔可连续存储18个月以上；

15、10寸大屏幕彩色液晶屏显示器1280×800；

16、电容屏触摸操作，与平板电脑和智能手机操作近似，简便易学；

17、支持鼠标操作，适应不同习惯的操作人员；

18、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；

19、谐波含有率国标查询功能，可对国标允许值进行查询；

20、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。

21、数据可以存储U盘，以便历史查询。

22、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；

23、分析软件可按照国标要求生成专业的电能质量分析报表；

24、仪器具有屏幕截图功能，对任何一屏的显示数据可以图片的形式手动保存下来；

25、仪器尺寸小、重量轻、携带方便；

26、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；

PAD1000电能质量分析仪技术指标
