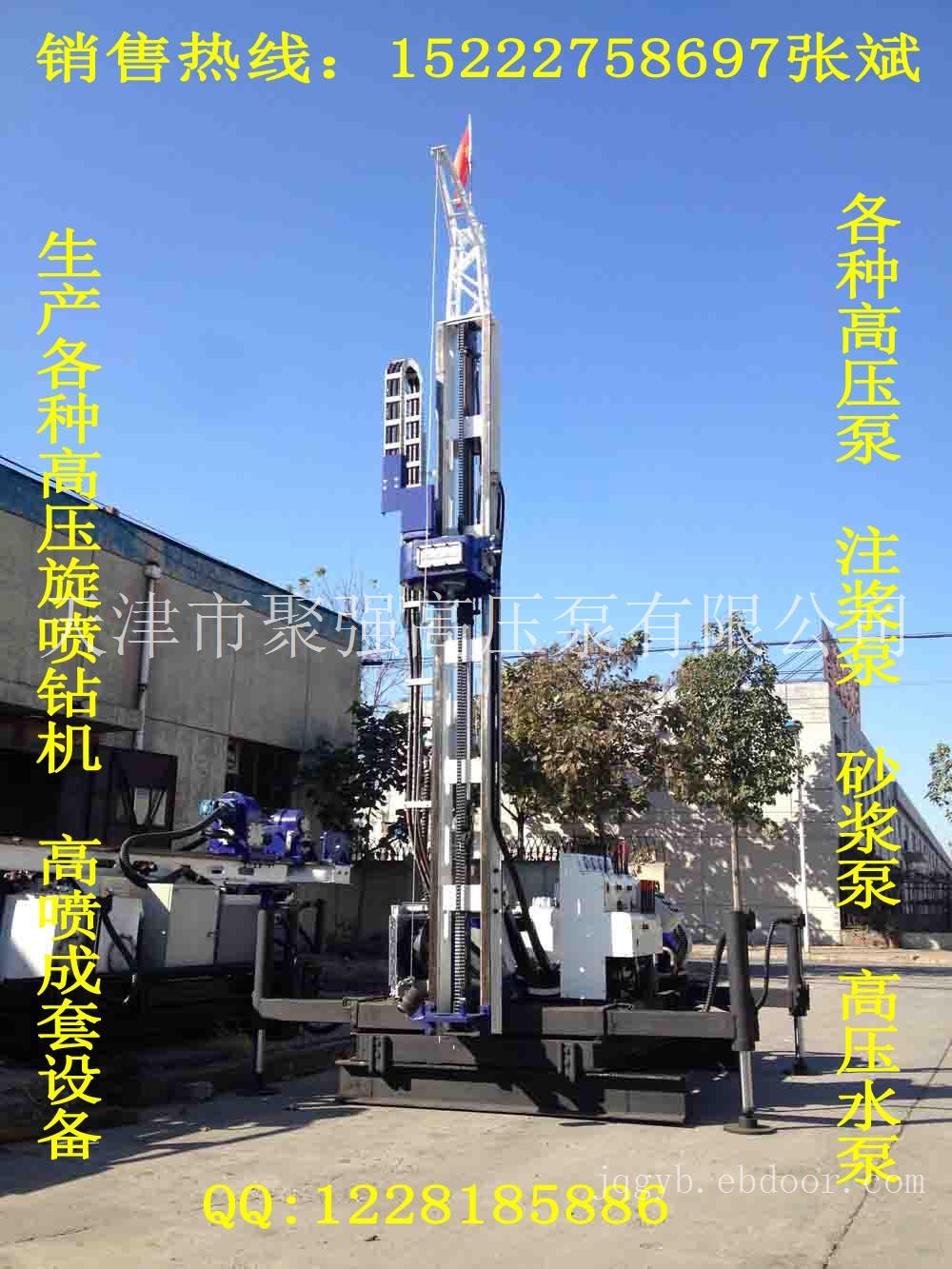

XPL-50型锚固旋喷钻机

一、钻机主要用途

本机型可用于各类软地基加固、高层建筑地下室的防渗处理、大江大河堤坝的整治、铁路公路桥墩的加固等。通过不同模块的组合，可以适合定喷、摆喷、旋喷等施工工艺；单重、双重、三重旋喷等各种施工要求。

二、特点：

1.配备有回转支架，需要时孔位可转至履带侧边工作，提高了工作效率。配备的钻塔垂直度、动力头回转速度及提升速度显示装置。钻机对孔、定位准确快捷。
2.采用先进的直动式负载反馈微调变量液压系统，功率随负载变化，高效率，低能耗。
3.配备大牵引力履带底盘，爬坡能力强，设备移位方便、快捷。
4.动力头变速范围宽，可满足各种地层和不同的旋喷工艺的需求。

5.动力头行程长，可接3米钻杆，减少辅助时间。

6.采用定制的进口的定位专用阀，其特性完全满足旋喷工艺要求。
三 、主要技术参数：
1.扭矩：2000 N.m
2.动力头转速：0～240r/min
3.动力头行程：3500 mm
4.动力头额定提升力：30 kN
5.动力头允许加压力：12 kN
6 .钻孔深度：50 m
7 .钻杆直径：Φ42 mm；Φ50 mm
8.钻孔倾角:左右±3°； 前后0～100°
9. 电机功率：22 kW
10. 外形尺寸    [施工尺寸]：2600×1800×4600mm（长宽高）
               [运输尺寸]：4600×1800×1780mm（长宽高）
11. 整机重量：2800 kg
12.系统压力：20 MPa
14.爬坡度：25°
15.行走速度：4.4km/h
