浸渍漆UL认证

浸渍漆凡立水UL认证分析

浸渍漆UL认证检测参考标准

1.  UL 1446: 绝缘材料以及绝缘系统评估标准6&10章节；

2．ASTM D2307：漆包圆铜线耐热寿命检测标准。

3．ASTM D115：电气绝缘浸渍漆测试方法。

4.  ASTMD2519;3145 浸渍漆HC测试方法

5.  ASTM D3251 浸渍漆老化测试评估方法

浸渍漆UL（OBOR2）认证评估时，所遵循的具体标准是以上所述5种，所涉及到的具体测试有2个：红外测试以及LTTA长期老化测试。

测试简介

1. 红外光谱测试：

与漆包线红外测试大体原理一致，主要是对浸渍漆主成分进行红外光谱留档，以便UL能够后续持续跟踪认证厂家是否改变UL认可产品的主成分。

送样时，只需要利用表面皿或者铝箔等载体，烘干2-5克即可。

2. LTTA老化测试评估：

A:TP测试评估

TP是Twisted Pairs 即绞线对的简称，TP测试评估是指浸渍漆在终端应用时，与TP扭绞对漆包线在搭配使用时所能得到的电气绝缘等级，由于浸渍漆搭配不同线型的漆包线所达到的耐温等级不一样，因此需要进行一一对应测试评估，具体漆包线线型的选取，是根据浸渍漆自身的属性；整机厂家终端应用的线型，同时搭配UL1446标准Appendix A中表格漆包线族群进行划分，一般所搭配的线型主要有A族和C族，具体如下：

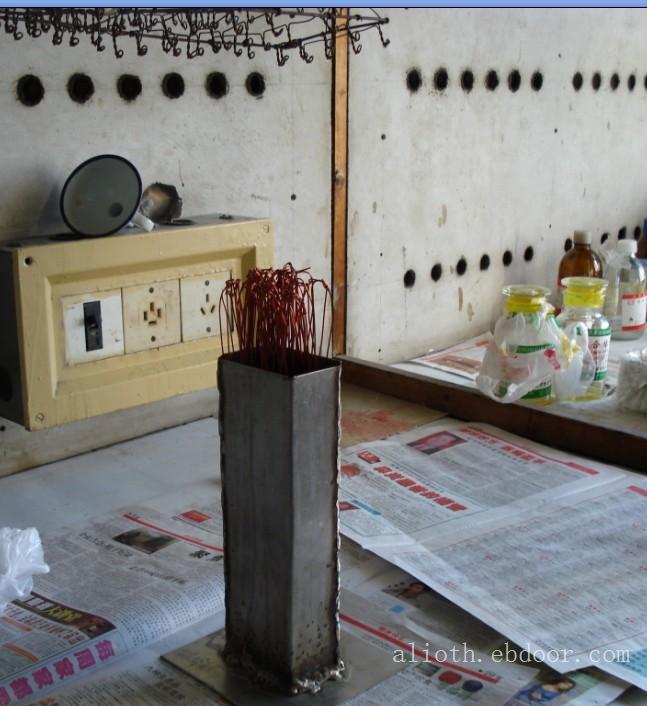

确定完毕漆包线线型后，再根据ASTM D115进行TP样品浸漆工作，最终制作样品如下：

在进行长期老化测试评估时，根据浸渍漆厂家期望温度选取3-4个温度点进行LTTA长期老化测试评估，最后利用相应温度点对应的平均老化时间进行线性分析，以便得到最终期望耐温等级。

B：HC测试评估

HC即：Helical Coil螺旋线圈的简称，HC测试评估，也是通过LTTA长期老化测试进行评估，与TP不同的是，HC测试主要是判断浸渍漆产品在终端应用时的机械性能如何。

测试方法以及原理与TP测试大体一致，只是HC样品大有不同，按照ASTM D2519，测试样品要求总长度为75mm，漆包线需要选择AWG18规格，同时对卷绕芯棒等有更多的要求规范，具体HC样品如下：

C:CE测试评估

CE即CurvedElectrode 弧形电极测试评估，根据ASTM D1932以及UL1446 10.4章节标准进行评估，尽管CE测试评估同时关联到机械性能以及电气绝缘性能，但几乎没有任何厂家选择进行该性能测试，因此具体测试方法并不做具体介绍。
