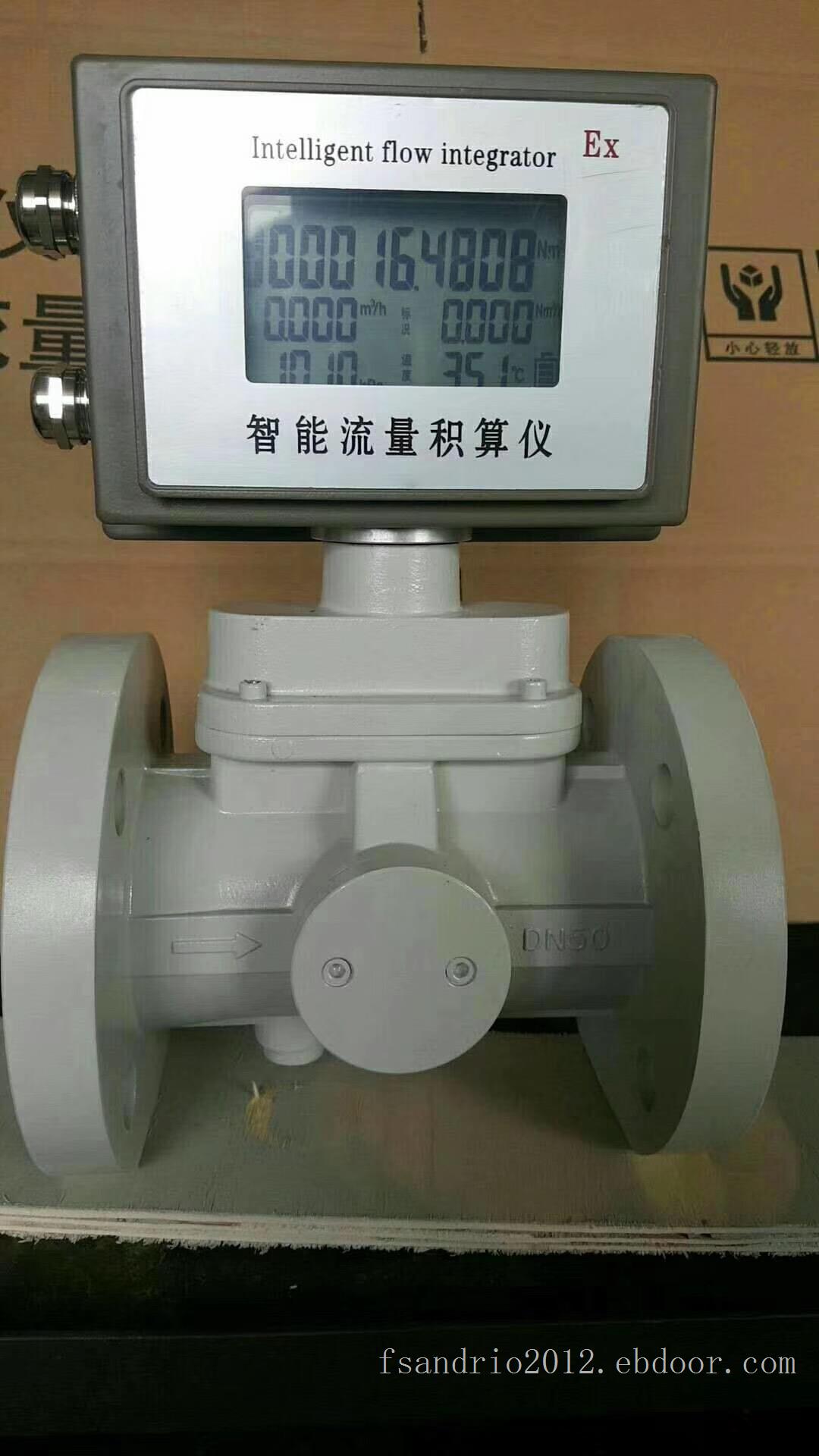

LUGB系列蒸汽涡街流量计为了使用方便，电池供电的就地显示型蒸汽涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。蒸汽涡街流量计主要用于工业管道中蒸汽介质流体的流量测量,蒸汽涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。

工作原理

除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在ReD=2×104～7×106范围内，Sr可视为常数，这是仪表正常工作范围。当测量气体流量时，VSF的流量计算式为

f=SrU1/d=SrU/md式中U1--旋涡发生体两侧平均流速，m/s；

Sr--斯特劳哈尔数；

m--旋涡发生体两侧弓形面积与管道横截面面积之比

蒸汽涡街流量计是我公司研制的纵断面形状为圆弧的ERT变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。

?测量介质： 气体、液体、蒸气

?口径规格 法兰卡装式口径选择 DN25、DN32、DN50、DN80、DN100

?法兰连接式口径选择 DN100、DN150、DN200

?流量测量范围 正常测量流速范围 雷诺数1.05×104～4×106；气体5～50m/s; 液体0.05～7m/s

?正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3

?测量精度 1.0级 0.5级

?被测介质温度:常温–25℃～100℃

?高温–25℃～150℃ -25℃～250℃

?输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

?脉冲占空比约50%,传输距离为100m

?脉冲电流远传信号 4～20 mA,传输距离为1000m

?仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃

?材质 不锈钢, 铝合金

?电源 DC24V或锂电池3.6V

?防爆等级 本安型iaIIbT3-T6

防护等级 IP65
