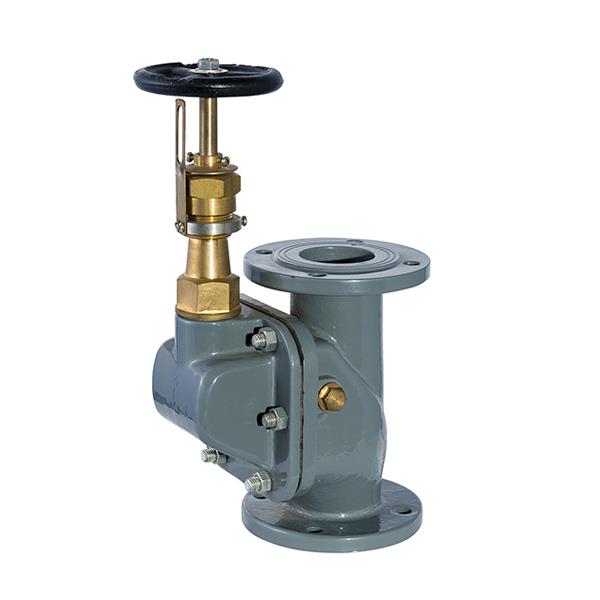

CB/T3477-92船用可闭立式防浪阀

价格：面议

产品型号： CB/T3477

有效期：长期有效

所在地：江苏省南京市

配送信息：

无

供应数量：10000

了解详情，请立即咨询！

5 6 7 8 9 10 11 12 13 14

该公司共有 14条同类“船用阀门”信息查看全部>>

详细说明

性能规范Technical Data

公称压力Nomlnal Pressure(MPa)	公称通径Nominal Diameter(mm)	适用介质Applicable Medium
0 1	50 - 150	海水、淡水、污水Sea water，Fresh water，Sewage

主要零部件材质Materials of Main Parts

零件名称PartsName	材料Material
	名称Name	牌号Marks
阀体、阀盖Body/Cover	铸钢或铸锡青铜Cast Stee/Cast Tin Bronzel	ZG230-450或ZCuSn102n2
阀盘Disc	铸锡青铜Cast Tin Bronze	ZCuSn102n2
压板材料Plate Material	锡黄铜Tin Brass	HSn62-1

A型、B型基本尺寸Dimensions

公称通径	S		结构尺寸 Sttructure Dimension					壁厚 Thickness δ		法兰连接尺寸 Connection Dirnension of Flange					螺栓Bolt		手轮 Hand wheel		升程 Lift	参考重量 Weight(kg)
DN	H	Hi	H2	H3	L	Li	L2	青铜	铸钢	D	Di	D2	b	do	n介	Th	Do	S	Range	铸钢Cast Steel		青铜Bronze
(mm)								Bronze	Cast Steel										m	A型	B型	A型	B型
50	210	170	360	327	135	90	100	7 5	5	135	103	84	13	15	6	M14	180	1 1	40	12	13	10	1 1
65	240	200	385	342	142	110	1 10	8 0	6	155	123	104	14	15	6	M14	80	1 1	45	17	19	13	15
80	260	220	400	370	155	120	120	8 5	6	170	138	1 18	14	15	8	M14	80	1 1	45	22	24	19	21
100	280	250	430	393	172	130	137	9 0	6	190	158	138	14	15	8	M14	80	1 1	45	30	35	28	31
125	330	270	465	407	195	150	160	10 0	7	215	183	164	14	15	10	M14	80	1 1	65	44	50	40	46
150	360	310	490	437	213	165	174	1 1 0	7	240	208	190	14	15	12	M14	120	1 1	65	52	67	48	63

AS型、BS型基本尺寸Dimensions

公称通径	S		结构尺寸 Sttructure Dimension					壁厚 Thickness δ		法兰连接尺寸 Connection Dimensiori of Flarige					螺栓Bolt		手轮 Hand wheel		升程 Lift	参考重量 Weight(kg)
DN	H	Hi	H2	H3	L	Li	L2	青铜	铸钢	D	Di	D2	b	do	n个	Th	Do	S	Range	铸钢Cast Steel		青铜Brorize
(mm)								Bronze	Cast Steel										m	A型	B型	A型	B型
50	210	170	360	327	135	90	100	7 5	5	140	1 10	90	16	14	4	M12	180	1 1	40	12	13	1 1	12
65	240	200	385	342	142	110	1 10	8 0	6	160	130	1 10	16	14	4	M12	80	1 1	45	17	19	14	16
80	260	220	400	370	155	120	120	8 5	6	190	150	128	18	18	4	M16	80	1 1	45	22	24	20	22
100	280	250	430	393	172	130	137	9 0	6	210	170	148	18	18	4	M16	80	1 1	45	30	35	29	33
125	330	270	465	407	195	150	160	10 0	7	240	200	178	20	18	8	M16	80	1 1	65	44	50	42	48
150	360	310	490	437	213	165	174	1 1 0	7	265	225	202	20	18	8	M16	120	1 1	65	52	67	50	64
