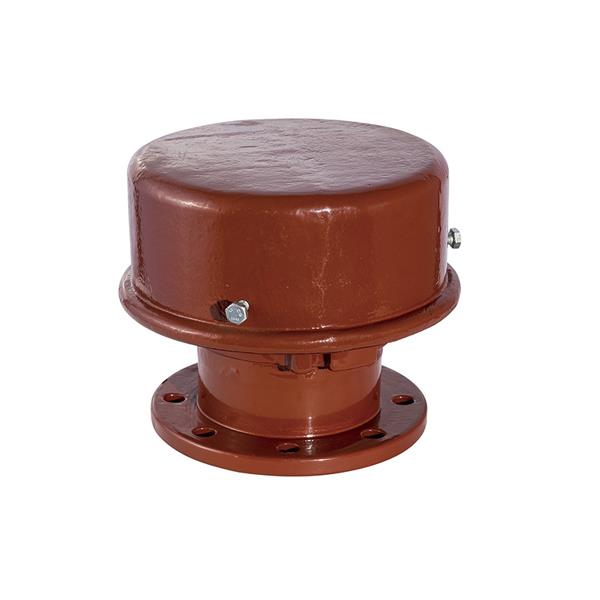

CB/T3594-94 船用法兰空气管头透气帽

价        格:面议
产品型号: CB/T3594
有 效 期: 长期有效
所 在 地: 江苏省南京市
配送信息:
供应数量:10000
了解详情,请立即咨询!



      5  6  7  8  9  10  11  12  13  14
该公司共有 14条同类“船用阀门”信息       查看全部>>
详细说明
性能规范Technical Data

公称通径
Nominal Diameter(mm)
适用介质
Applicable Medium

50 - 450
燃油、滑油、水
Fuel oil, Lubricant oil, Water.


DS、ES型基本尺寸DimensiOns
主要零部件材质Materials of Main Parts

零件名称Parts Name 材料Material
阀体、上盖Body/Cover QT400-15
浮筒Float 1Cr18Ni9Ti/OCr17lxli12M02
导向螺栓Guide Bolt QA19-2
外罩Hood Q235A


公称 结构尺寸Dimer sions 法兰连接尺寸Flange Joining Dimension 螺栓Bolts
升程

重量(kg)

Lift Range
We ght
通径
DN
(mm)

L
油轮
Oil tank

水舱
Water tark

H
D Di D2 h t n Th m 油轮
Oil tank
水舱
Water tark
50 190 162 173 165 125 102 18 18 4 M16 13 6 5.8
65 212 194 202 185 145 122 18 18 4 M16 17 10.1 9.73
80 279 233 206 200 160 133 18 20 8 M16 27 16.2 15.6
100 314 258 231 220 180 158 18 20 8 M16 31 17.5 16.9
125 372 333 272 250 210 184 18 22 8 M16 40 27.4 26.1
150 422 368 315 285 240 212 22 22 8 M20 50 37.6 36.3
200 532 528 375 340 295 268 22 24 8 M20 58 62.4 61.9
250 678 558 456 395 350 320 22 28 12 M20 70 91.1 88.5
300 725 605 510 445 400 370 22 28 12 M20 105 130 125
350 840 720 580 505 460 430 22 30 16 M20 115 175 170
400 940 818 660 565 515 482 26 32 16 M24 110 197 192
450 1210 1078 782 615 565 532 26 32 20 M24 128 475 469
