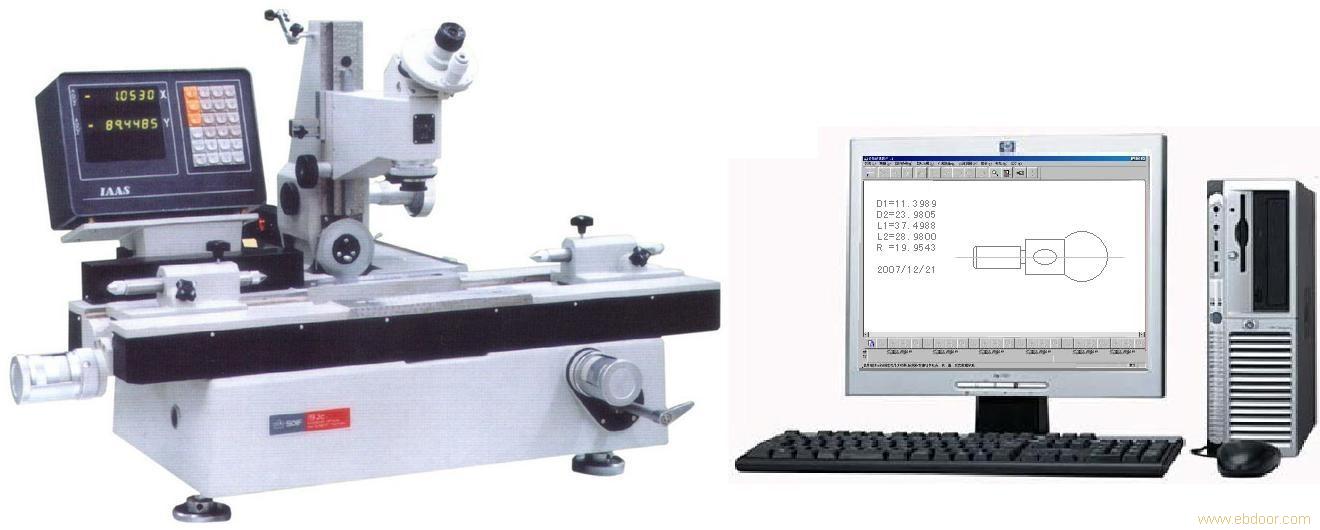

1. 主机：19JC+ 数字式工具显微镜

2. 精密光栅尺：X-Y:200×100mm,分辨率0.5μm

3. 数据处理数显表：RS232输出,液晶窗体

4. LED照明装置：主光源和各照明器全部LED照明

5. 数据处理系统：光栅信号数据处理接口卡

6. 计算机操作系统：二维测量软件(软件程序和加密锁)

7. 微机和打印机：DELL主流机/HP激光打印机

二维测量操作系统（软件简介）

应用计算机辅助测量的二维坐标测量系统，解决各种复杂的二维测量问题。常规测量仪器在进行测量工作时，首先要校平基准母线，对于视场中不能直接观测到的几何元素：如圆心、中点、交点、中心线及其相互距离、夹角、形状和位置关系等，都需要进行一系列复杂的计算，而二维测量操作系统则可对工作台随意位置摆放的工件，由计算机来完成所有的测量任务。

仪器采用精密光栅传感器和PC系列微机以及数据接口卡采集测量数据，同时以二维测量程序进行测量数据的实时处理、显示并打印测量结果。仪器运用人机对话的方式，按照屏幕图形菜单，键入测量命令即自动生成测量结果及测试报告。

仪器在测量过程中，显示屏实时显示瞄准点的工件坐标，直角坐标或极坐标可随时转换，这对于极坐标测量及凸轮测量尤为方便。系统使用公制和英制两种计量单位，计算精度分别达到0.0001毫米或0.00001吋，並可对工作台滑座导轨误差自动修正，进一步提高了测量精度。系统具有如下主要功能：

●    基本测量功能：采用WINDOWS中文界面，所有操作均由鼠标控制，可以进行点,线,园,弧,角,直线度,圆度,齿轮,螺纹,凸轮等的测量：

⑴ 单点坐标               ⑵ 二点中点坐标及半长

⑶ 二线交点及夹角         ⑷ 三点测圆中心坐标及直径,半径

⑸ 圆弧与直线交点         ⑹ 四点测圆中心坐标及直径,半径

⑺ 二圆弧交点             ⑻ 二点直线坐标增量

⑼ 点到直线距离及直线倾角 ⑽ 直线在坐标系的位置

●    辅助功能：

⑴ 采样示意图             ⑵ 打印控制

⑶ 极坐标测量             ⑷ 英制测量

⑸ 存储操作               ⑹ 教学功能

⑺ 仪器滑座误差修正

●    扩展功能：

⑴ 圆度测量

⑵ 直线度测量

⑶ 凸轮测量。

●    计算功能：测量过程结束后，工件轮廓图显示在计算机屏幕上，各种计算求值全部由鼠标完成。

●    图形编辑功能：对工件轮廓图进行修改，产生新的轮廓图。

●    打印功能：所有测量结果，计算结果以及工件轮廓图均以文件形式保存在计算机中，可随时调用、编辑和打印。

CAD接口：通过CAD接口可以调用AUTO/CAD，充分利用AUTO/CAD的功能，将测量轮廓图转换成工件图纸，从而可以方便地将零件按新图纸进行加工。
