简 介

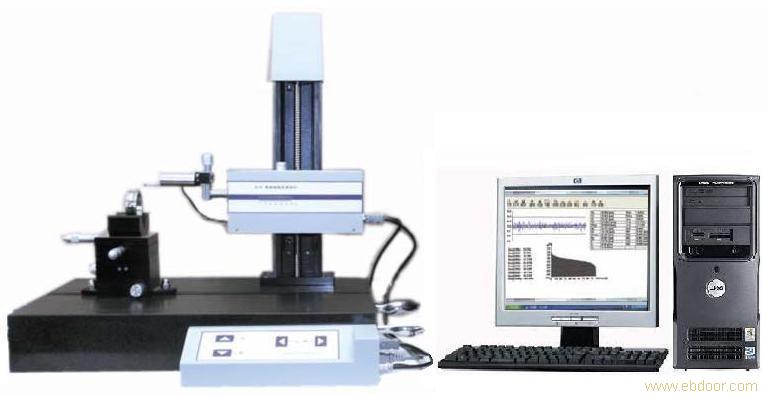

JB-4C高精度触针式表面粗糙度测试仪，可对平面，斜面，外圆柱面，内孔表面，沟槽表面，圆弧面和球面等各种零件的表面粗糙度进行多种参数测试。特别适用于轴承滚道粗糙度的测量。

仪器配有计算机测量操作系统专用测量软件，可选定被测零件的不同位置，设定各种测量长度进行自动测量，评定段内采样数据达3000个点，所有的测量数据和曲线可在屏幕显示或打印输出。

产品执行标准：GB/T3505-2000,GB/T6062-2001,GB/T10610-1998国家标准及ISO5436,ISO11562标准。

技术参数

1. 测试参数：Ra,Rz,RS,RSm,Rp,Rv,Rq,Rt,Rmax,D,Rmr等

2. 粗糙度测量范围：Ra 0.01–10μm

3. 取样长度L：0.08,0.25,0.8,2.5mm

4. 评定长度Ln：1L,2L,3L,4L,5L任选

5. 分辨率：0.001μm

6. 示值误差：±5℅

7. 传感器,触针：标准高度,小孔型,触针半径2μm,测力4mN

8. 移动速度：0.5mm/Sec

9. 线性区：垂向600μm

10. 轴向测量范围：40mm

11. 滤波器：高斯滤波器,ISO 2CR滤波器

12. 小孔测量范围：≥Ф5mm

13. 可调工作台：

旋转角度360?,摆动范围±10?,X-Y移动范围15mm
