产品简介

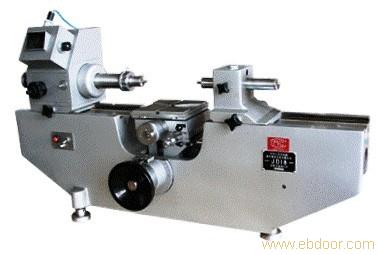

JD18投影测长仪是光机电结合的长度计量仪器，可用于各种圆柱形、球形、平行平面等精密器具和零件的外形、内孔尺寸的直接测量和比较测量，如量块、量棒、塞规、样圈、钢球等，及内外螺纹的中径等测量。还可以使用仪器的附件进行各种特殊测定工作，具有一定的性。

测长仪是计量室基本长度计量仪器，也是大专院校典型教学仪器之一。

特 点

●    投影屏采用腊屏技术，成像清晰，视场亮度均匀

●    底座采用长期时效处理的优质铸铁，刚性强，稳定性好

●    采用双套线与单线读数系统，瞄准精度高，测量准确

●    工作台可多方向运动、旋转和偏摆，方便不同形状零件的检测

●    具有顶针架、测钩、测帽等多种附件，测量范围广

用 途

●    外尺寸：

平行平面被测件的测量：如：量块

球形平面被测件的测量：如：量棒、钢球

柱形面被测件的测量：  如：圆柱体

●    内尺寸：

平行平面被测件的测量：如：卡板

孔径的测量：          如：环规

●    螺纹：

内外螺纹中径的测量

●    比较测量：

采用卧式投影光学计管及大小活动测钩可进行内外尺寸比较测量

规 格

系统			技术参数
测 量 范 围	直接测量(mm)		0～100
	比较测量 (mm)	外尺寸(mm)	0～500
		内尺寸(mm)	使用大小测钩：10～200
			使用电眼测量装置：1～20
			外螺纹中径测量：0～180
			内螺纹中径测量：14～140
分格值			0.001mm
测量力			1.5N～2.5N
稳定性		外尺寸测量	0.3μm
		内尺寸测量	0.5μm
仪器准确度		外尺寸测量	≤(1+L/200)μm
		内尺寸测量	≤(1.5+L/100)μm
		L－被测件长度，单位：mm
工作台		测微鼓分度值	0.01mm
		横向行程	25mm
		垂向行程	100mm
		承重	10kg
顶针架		夹持直径	长度≤85mm时：φ180mm
			长度=200mm时：φ20mm
仪器外形尺寸			900*360*560(mm)
仪器重量			95kg

测帽内径配合尺寸：φ6H7

测量杆与测帽内径配合的外径尺寸：φ6g6
