用 途

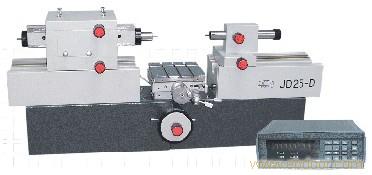

JD25D数字式测长仪是一种用于测量和相对测量的长度计量仪器。主要应用于金属制造业，特别是工、量具制造和仪器制造等机械加工企业的计量室和各级计量检测部门等。

主要测量对象包括：

●    光滑圆柱形零件（轴、孔、塞规、环规等）

●    内螺纹、外螺纹、螺纹塞规、螺纹环规的中径

●    带平行平面的零件（卡规、量棒、较低等级的量块）

特 点

●    优质铸铁基座，经长期自然时效处理，稳定性好

●    优化设计，从结构上确保性能好，精度高

●    附件齐全，性好

●    光栅数显技术，测量长度以数字显示，直观、方便

●    光栅照明系统采用低电压、小电流、体积小、寿命长的红外发光器件作光源

●    仪器应用阿贝原理和采用高精密的测量系统，因而具有较高的测量精度

技术参数

 1. 测量范围：

外尺寸：测量 0-100mm,相对测量 0-670mm

内尺寸：

§ 使用小测钩,10-400mm

伸入深度12mm,壁厚50mm时

§ 使用大测钩,30-370mm

伸入深度50mm,壁厚85mm时

§ 用电测测钩：1-60mm

§ 用测钩：14-112mm

 2. 内螺纹中径测量：

§ 使用大测钩时：螺纹小径13-30mm

§ 使用大测钩时：螺纹小径31-(70-壁厚)×2

 3. 螺距：0.5-6mm

 4. 外螺纹中径测量：200mm,螺距1-6mm

 5. 测量力（N）：0,1.5,2.5

 6. 数字显示当量：0.1μm

 7. 仪器示值变动性：

§ 外尺寸测量时：2б≤ 0.3μm

§ 内尺寸测量时：2б≤ 0.5μm

 8. 仪器准确度：

§ 外尺寸测量时：准确度优于(0.5+L/200)μm

§ 内尺寸测量时：准确度优于(1+L/200)μm

 9. 工作台：

§ 安装面积：160×160mm2

§ 高度调节范围：0-100mm

§ 横向行程：25mm

§ 绕Y轴倾斜：±3°

§ 工作台转动：±4°

§ 允许荷重：10Kg

§ 测帽内径配合尺寸：Ф6H7

§ 测帽杆与测帽内径配合的外径尺寸：Ф6g6

10.仪器外形尺寸(长×宽×高)：960×390×450mm

11.仪器重量：150kg
