VM1510-A （以1510为例,其他规格配置相同）
1. 光栅数据及视频信号通过数据处理器接入微机,显示屏显示测量结果和实物影像,并由测量软件进行图形测量。
2. 需配备微机才能使用。
VM1510G-A系统配置：
⑴ 影像测量仪主机
⑵ 国产变焦物镜：0.7×-4.5×
⑶ 国产彩色1/3" CCD摄像机
⑷ 数据处理器：2.5D测量软件及影像卡
⑸ 微机和打印机：自备或选配（Windows/XP）
VM1510F-A系统配置：
⑴ 影像测量仪主机
⑵ 美国NAVITAR变焦物镜：0.7×-4.5×
⑶ 日本彩色1/3" CCD摄像机
⑷ 数据处理器：2.5D测量软件及影像卡
⑸ 微机和打印机：自备或选配（Windows/XP）

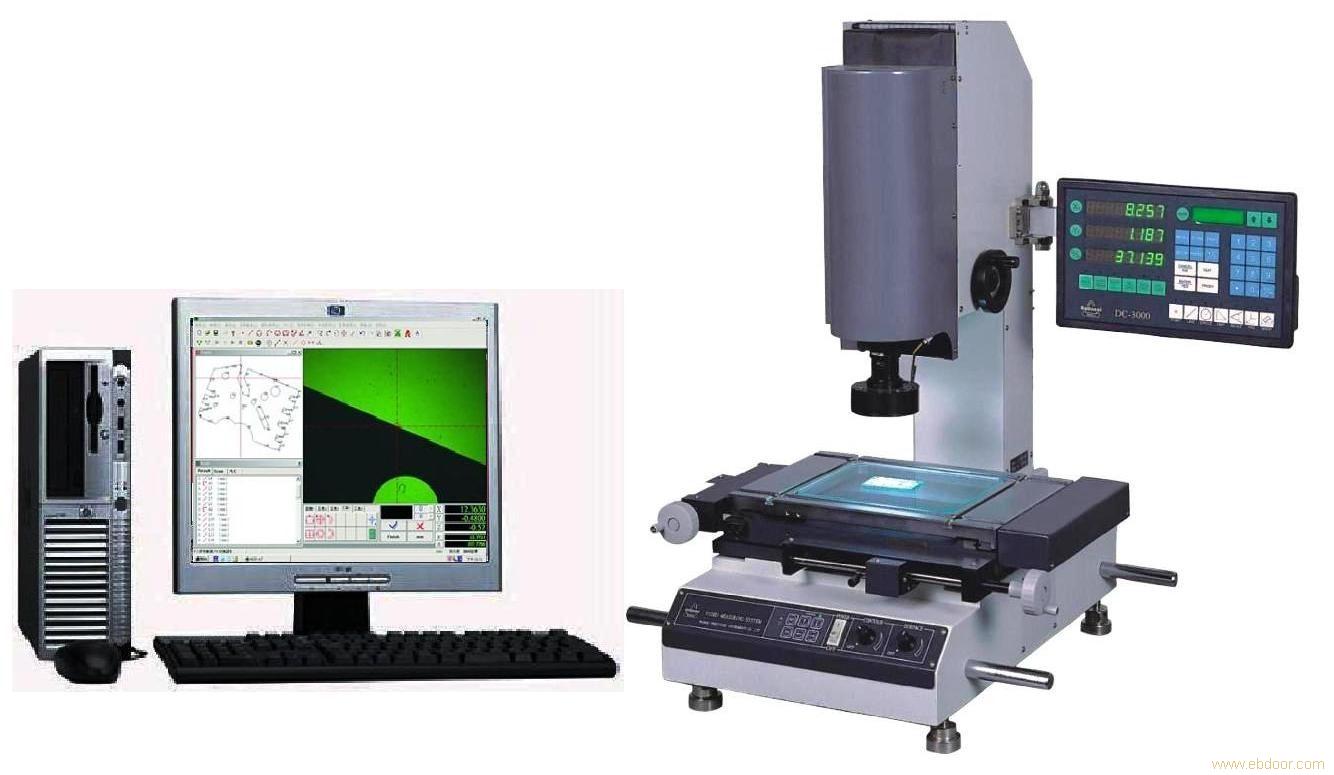

VM1510-B （以1510为例,其他规格配置相同）
1. 光栅数据及视频信号通过数显表和液晶显示器,直接显示实物影像和测量结果,有无微机均可使用。
2. 或接入微机,同时由二维测量软件进行图形测量。
VM1510G-B系统配置：
⑴ 影像测量仪主机
⑵ 国产变焦物镜：0.7×-4.5×
⑶ 国产彩色1/3" CCD摄像机
⑷ 数据处理数显表DC3000,十字线液晶显示器
⑸ 数据处理器：2.5D测量软件及影像卡
⑹ 微机和打印机：自备或选配（Windows/XP）
VM1510F-B系统配置：
⑴ 影像测量仪主机
⑵ 美国NAVITAR变焦物镜：0.7×-4.5×
⑶ 日本彩色1/3" CCD摄像机
⑷ 数据处理数显表DC3000,十字线液晶显示器
⑸ 数据处理器：2.5D测量软件及影像卡
⑹ 微机和打印机：自备或选配（Windows/XP）
二维坐标和影像测量软件2.5D
2.5D软件是运行于Window下的二维测量应用软件,可以对二维测量坐标进行可视化分析处理,用于长度和角度测量及各种工模具的逆向工程,广泛用于具有RS232接口的二维测量仪器。
软件特点：
● 多点测量：点,线,圆,弧,椭圆,提高测量精度
● 坐标平移和坐标摆正：测量更加方便快捷,提高测量效率
● 方便快捷的元素组合功能：用户只需简单的点选图形就可组合出点,线,圆,距离,角度
● 巨集指令：同种工件批量测量更加方便快捷,提高测量效率
● 测量数据直接发送到Auto/CAD中,测量的图形可以dxf文件保存
● 测量资料可发送到Excel中,进行统计分析,可画出简单的Xbar-S管制图,求出CPK等各种参数
● 多种语言接口切换
● 记录用户程序,编辑指令,帮助执行
软件功能：
● 元素测量：多点测量,点,线,圆,弧,椭圆,角度,规定点数测量矩形,自动识别点,线,圆,弧
● 元素结构：中心点,交点,中点,线,圆,角度
● 元素预制：点,线,圆,弧
● 图形处理：坐标平移,工件摆正
● 任意轴摆正,坐标系重置
● 图形放大,图形缩小,图形平移,图形打印图形选中,取消选中,图形删除
● 设置影像的灰度,饱和度,对比度,影像保存为BMP格式
● 支持S端输入,影像大小640*480
● 多种寻边模式,自动取点,自动识别圆,弧,大大提高采点精度
微机配置：
● CPU/P4/1.7G,内存-128M以上,提供一串行口,一USB接口,PCI插槽,屏幕分辨率1024*768,屏幕色彩24位或32位
● 操作系统Windows/2000/XP,建议提供Excel,Auto/CAD
