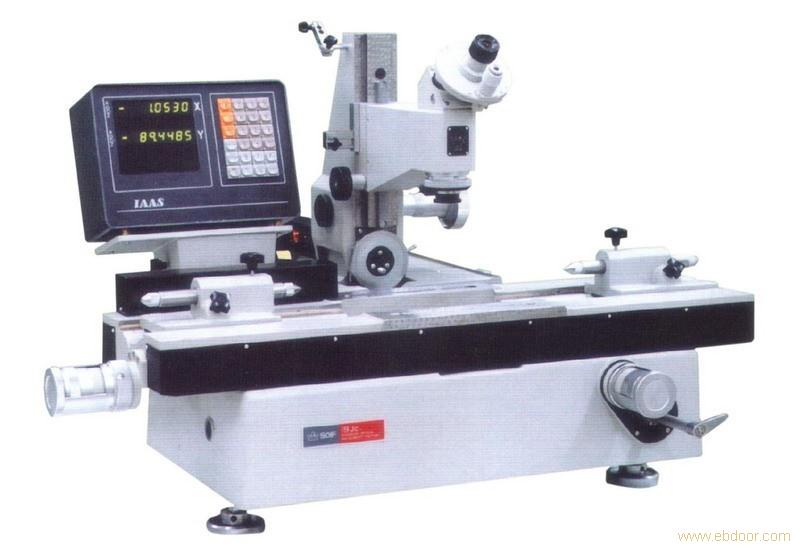

数字式工具显微镜 19JC
主要技术参数
系统
规格
技术参数
测量范围与分辨率
X-Y坐标测量范围
X－200mm/Y－100mm
分辨率
0.5μm (多功能数显表)
传感器
光栅尺(封闭式或精密细分尺)
瞄准显微镜
升降行程
120mm (定制200mm)
立臂偏摆范围
左右各15o/分度值10′
照明光阑调节范围
Φ3mm-Φ32mm/分度值1mm
测角目镜
角度测量范围
360o/分度值1′
轮廓目镜
±7o/分度值10′
圆弧分划板
曲率半径R.0.1mm-100mm
螺纹分划板
普通螺纹螺距T=0.25mm-6mm
梯形螺纹螺距T=2mm-20mm
光学分度台
(选购件)
测量范围
360o/分度值10″(光学投影读数)
玻璃台面直径
Φ106mm
光学分度头
光学定位器
测头直径
Φ3mm±0.1mm
实际直径值极限检定误差不大于0.5μm
测量力
8-14g
测量深度
15mm
玻璃工作台
玻璃台面尺寸
215mmх130mm
顶针架
夹持直径
Φ100mm
夹持长度
被测件直径≤55mm时=750mm
被测件直径＞55mm时=600mm
高顶针架
Φ180mm
600mm
V形架
左V形架前后调节范围
前后各5mm
右V形架高低调节范围
向上15mm/向下3mm
照明系统
主光源,反射光源,辅助光源
全LED可调光照明AC90-240V/50-60Hz
载荷
工作台承载的测量件重量
≤40kg
仪器精度
● 温度要求
a. 工作室的温度应为20±2℃
b. 工作室的温度变化每小时不超过1℃
c. 被测件和仪器的温度差不超过0.5℃
在满足所规定温度要求的条件下，仪器有如下保证：
d. 仪器不准确度(0级)：±(1+L/100)μm(L－测量长度,单位mm)
e. X-Y坐标用玻璃毫米分划尺进行检定时：
测量角度的不准确度
不大于1′
双像目镜
合像的不稳定性
不大于0.5μm
合像的不正确度
不大于1μm
不准确度
不大于30″
测量的不稳定性
测量的不准确度
不大于1.5μm
● 瞄准显微镜光学参数
物镜放大倍数标志值
1×
3×
5×
总放大倍数
用测角或轮廓目镜
10×
30×
50×
用双像目镜
15×
42×
65×
物方视场(mm)
Φ20
Φ6.6
Φ4
Φ13
Φ4.7
Φ3
工作距离(mm)
81
90
65
47
85
64
仪器质量
体积
重量
仪器外形尺寸： 980×1020×640(mm)
主机净重：210kg
主机装箱体积：1230×1100×930(mm)
主机装箱毛重：400kg
附件毛箱体积： 790× 510×710(mm)
附件装箱毛重：50kg
附件毛箱内装：附件箱2箱
附件箱2箱毛重：43kg
选配件
A. 光学分度台19JA5：
可以将测试件作360o水平分度（示值10"光学投影窗）
B. 数显分度座：
附加顶针架,将测试件作360o轴向回转分度（示值1′数显）
C. 加高装置：
主显微镜升降行程加高100mm，便于测量Z向r≤150mm的测试件
二种配置
19JC 基本型：
1. 19J主机及附件
2. 实用封闭光栅尺
3. DC3000数显表
19JC+ 优化型：
2. 精密细分光栅尺
3. 液晶窗数显表
4. LED照明装置
19JC数字式工具显微镜成套性表
序号
名称
数量
1
主机：
3
⑻ Mt 0.25-1.75
1件
9
14
仪器主机
1台
⑼ Mt 2-4
Ф3毫米测头
压板座
1组
⑽ Mt 4.5-6
LED照明灯
压板
2件
LED照明灯/滤色片
⑾ Tt 2-8
10
测量刀(带木盒)
15
1对
瞄准显微镜箱护罩
⑿ Tt 10-20
⑴ 0.3mm 正测刀
4件
16
定焦杆
仪器装运抬棒
6根
⑵ 0.3mm 左测刀
3件
17
灯丝定位器
装箱闷盖/闷头
6件
4
⑶ 0.9mm 左测刀
18
整流电源：
2
读数装置：
⑷ 0.3mm 右测刀
调光电源箱
X向光栅尺:200㎜
5
⑸ 0.9mm 右测刀
电源线/输出线
3根
Y向光栅尺:100㎜
刀架
保险丝
2支
光栅传感器(内置)
各1
6
物镜：
高刀架
连接器
1套
数显表及连接器
1× 物镜
弹性压板
19
备用件：
3× 物镜
半透膜反光镜
玻璃工作台板
分划板插片：
5× 物镜
11
顶针架及顶针
书写板连支架
⑴ 速测分划板
7
选购
20
仪器防尘罩
1只
⑵ R 0.1-1.5
照明灯
12
测高装置：
21
包装木箱及附件箱
2套
⑶ R 1.5-4
6V/5W灯泡
6只
定位表架
22
文件：
⑷ R 4-9
8
测高表架
出厂合格证
1份
⑸ R 9-21.5
顶针
量块架
使用说明书
⑹ R 22-35
拨杆
13
LED反射照明器
产品装箱单
⑺ R 35-100
接插线/连接器
维修档案卡
