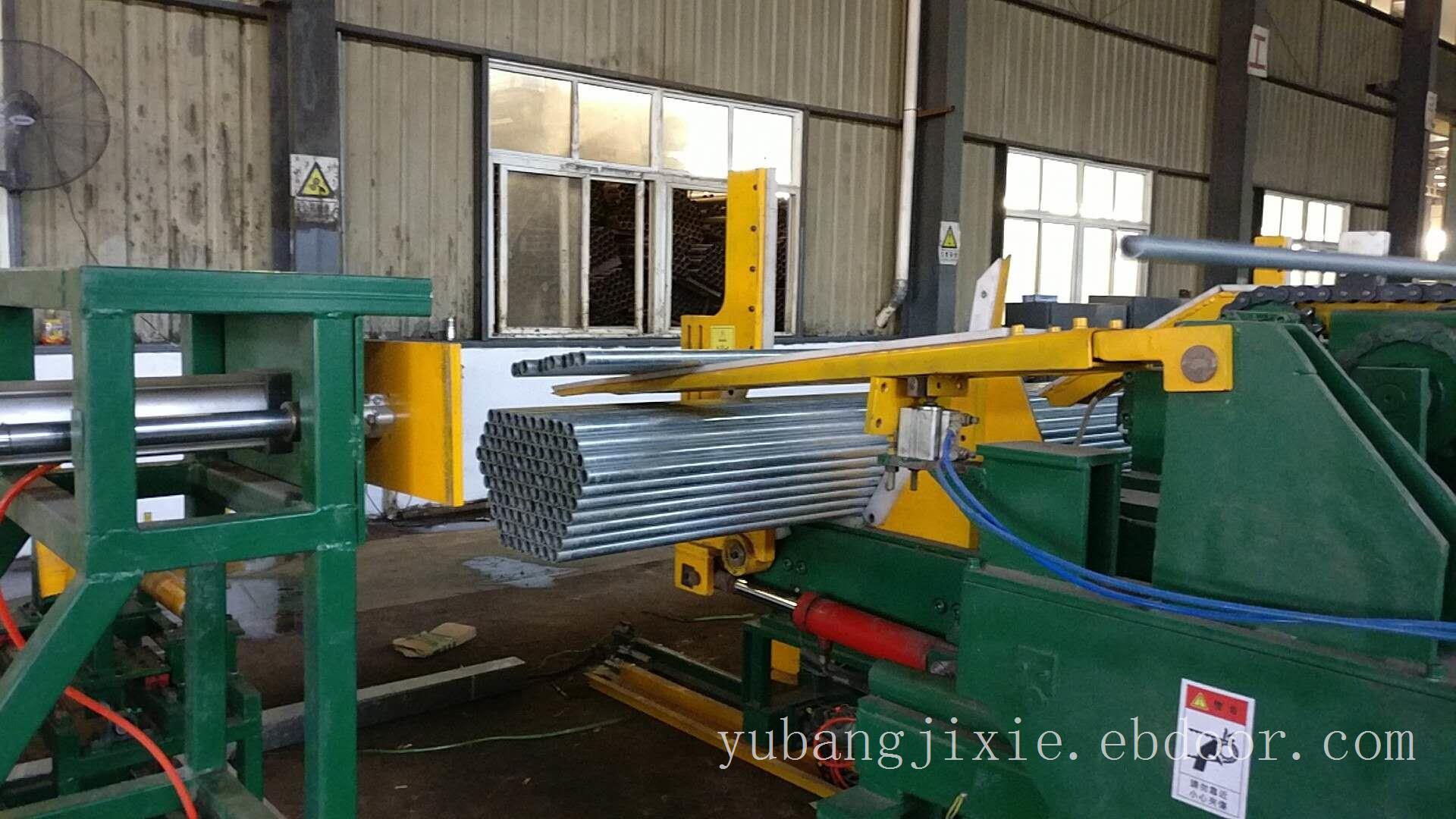

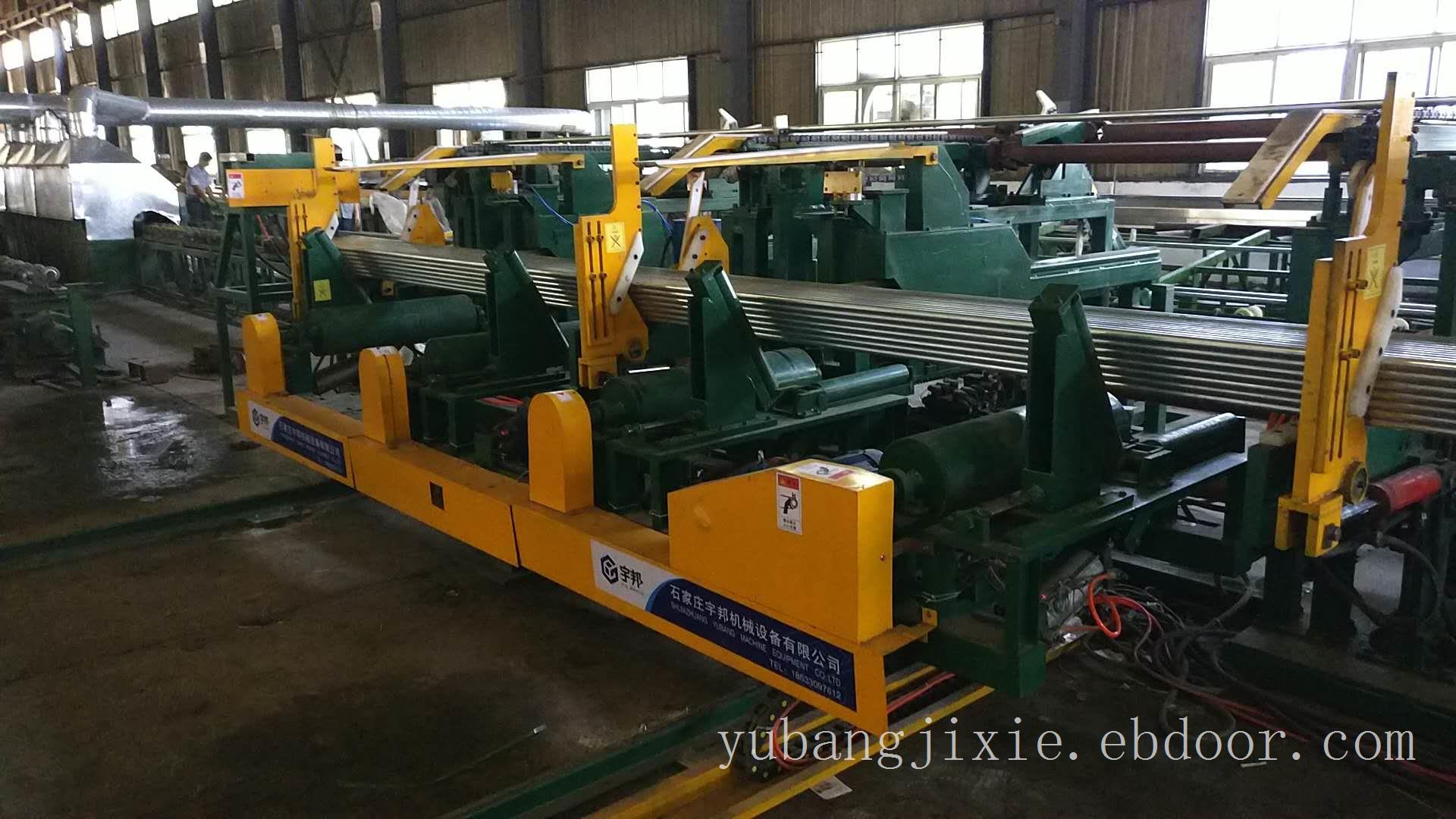

钢管自动码垛打包缠绕包装流水线（臂式码垛+缠绕包装+PET带打包）：适用10-100mm直径，长2-6米不锈钢管、铜管等管材自动化包装，实现自动计数、机械臂式码垛、六角成形、自动打包、自动（彩带、编织布、塑料袋）缠绕包装、自动胶带封口、自动称重、自动贴标、自动平移收料、完成整个自动化包装流程，PLC控制 ，操作简单、自动化程度高、削减人力，降低成本，降低劳动强度、进步服从、包装规范。

一、产品介绍：

  钢管自动码垛打包缠绕包装流水线（1对2）：适用10-100mm直径，长2-6米不锈钢管、铜管等管材自动化包装，实现自动计数、码垛、六角成形、自动打包、自动（彩带、编织袋、塑料袋）缠绕包装、自动胶带封口、自动称重、自动贴标、自动平移收料、完成整个自动化包装流程，PLC控制 ，操作简单、自动化程度高、削减人力，降低成本，降低劳动强度、进步服从、包装规范。

二、适用的产品：

1、产品：

1-1、材质 ：不锈钢管、焊管、无缝钢管等管材

1-2、直径：10-160mm

1-3、长度：3-6.2米

1-4、重量：3-9KG/根；100-300KG/捆

2、缠绕膜：

2-1、材质：塑料袋、编织袋、彩带

2-2、宽 200mm

2-3、外径：400-500mm

3、打包带：

  3-1、材质：PET

3-2、宽度*厚度：12*0.6mm

4、封口胶带：

  4-1：内径：76mm

三、包装流程：

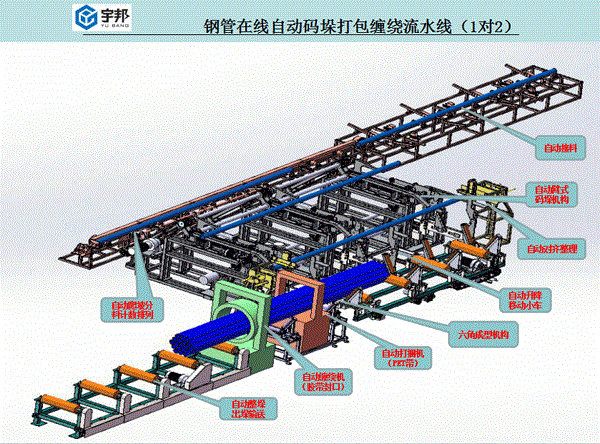

YB-MDDBCR-02G钢管自动码垛打包缠绕包装流?吡鞒蹋鹤远恿?/span>--自动计数提拔-自动码垛--自动整顿对齐--自动升降移动小车-自动六角成型输送--自动成型打包（PET塑钢带）-全自动上断膜缠绕（PE膜带/编织袋/彩带）--自动胶带封口--自动称重（备选）--自动贴标（备选）-自动横移输送（备选）-吊车吊走整垛（整个流程完成）。

四、技术参数：

机器型号     YB-MDDBCR-02G

1、适用管材：10--160mm不锈钢管、铜管等管材 ；管生产速度：20-70米/分

2、自动码垛对齐：自动码垛、整顿对齐

3、自动打包机：2.5秒/道  塑钢带

4、自动缠绕机：

2 工作模式：缠膜或捆膜

2 转环直径：800mm

2 转环速度：40 – 60转/分钟，变频可调、缓起缓停

2 货物尺寸：￠380 – 565, 长度 6000mm

2 货物重量：2100kg max

2 带自动夹膜、断膜机构。

2 启动体例：脚踏开关、按钮开关

2 下压机构：气动调节

2 输送线类型：重型动力包胶滚筒输送线，L6000mm，滚筒直径90mm(包胶后)，滚筒轴心距355.5mm

2 台面高度：800mm

2 电源：单相220V, 50Hz

2 气源：0.4-0.6Mpa

2 拉伸膜规模：厚 20-35microns, 幅宽200mm, 膜卷外径100mm以内, 纸芯25mm

5、机　　架 ： SS41（A3钢喷塑处理） 轴 S45C轴承钢

6、滚　　筒 ： 双端镶轴承滚筒（镀锌）

7、机　　罩：  SS41（A3钢喷塑处理）

8、导 向 板  ： SS41（A3钢喷塑处理

9、动 力 电      AC，3相，380V，12KW 50HZ

10、空气消费      500NL/MIN（空气使用量：5-6kg/cm2）

11、整条包装线形状尺寸：21900mm*6400mm*2100mm

12、整条包装线重量：12T

11、适用于不锈钢生产线：1对2

五、电气配置：

1、整线PLC采用日本三菱品牌（单机以标准配置为准）

2、触摸屏采用台湾台达品牌（单机以标准配置为准）

3、低压电器以施耐德为自

4、传感为欧姆龙品牌

5、气动原件：亚德克

6、配管线：全线设线槽，动力、控制分开，出线槽以软管珍爱

7、配线：配线均标明线号，线端使用端子压接

8、设备做往复活动的电缆线使用移动性专用线缆及CABE CHAIN 珍爱
