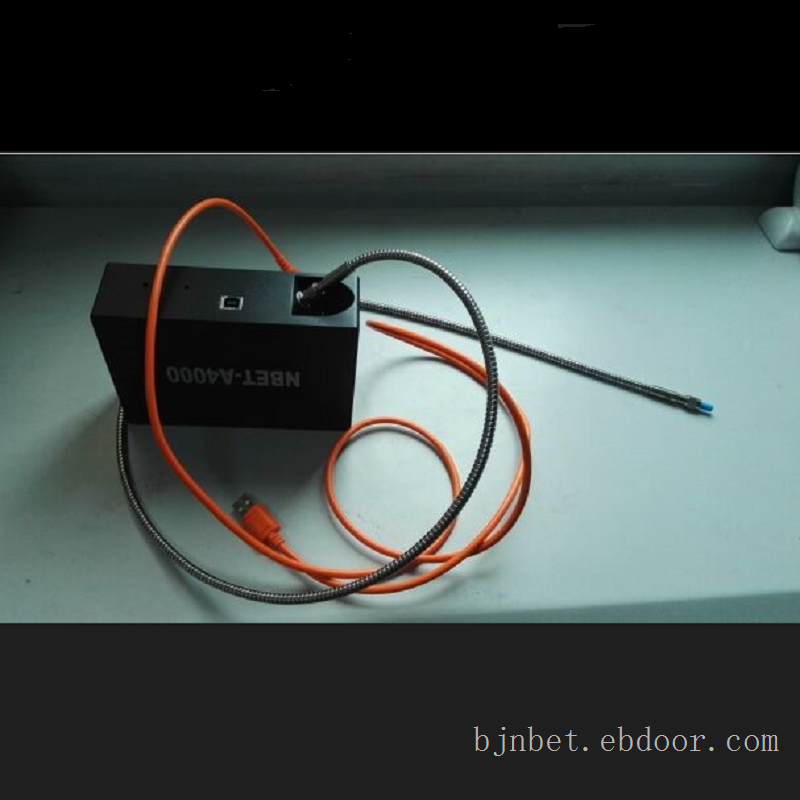

NBET-A4000光纤光谱仪
小型光纤光谱仪，常用于实验室光谱测试。
光纤光谱仪器是测量紫外、可见、近红外和红外波段光强度的技术。光谱测量被广泛应用于多种领域，如透射率和反射率测量、吸光度和浓度测量、颜色测量、化学成份的浓度测量或辐射度学分析、膜厚测量、气体成分分析、蛋白质、生物研究、LIBS光谱检测、激光光谱检测、荧光光谱检测、薄膜厚度测量、化学研究、生物细胞分析、发光二极管（LED）分拣、气体吸光度测试等领域。
产品优势
1. 紫外增强的光谱测量范围190-1100nm
2. 专用的测量紫外、可见、近红外和红外波段的光谱仪
3. 高品质光谱分辨率，波长分辨率和重复性0.1nm
4. 可同时完成光谱波长与强度分布测量，吸光度测量，色品坐标和颜色测量
5. 精巧的外观设计，设计均采用通用标准接口
6. 丰富的可选配件，光源、光纤、CCD探头
7. 无需外接电源，USB直接供电，工作稳定
软件优势
1. 采用USB接口，全面支持Win10系统
2. 软件自动识别、连接功能，通讯方便，能同时连接多台光谱仪器
3. 集成多种光谱分析模块（光谱波长、强度分布测量、吸光度测量、色品坐标、颜色测量等）
4. 提供多种样品光谱（标准光源光谱/太阳光光谱/氘灯光谱/汞灯光谱/各类LED光谱/高低色温节能灯光谱；各种玻璃片的吸光度光谱）
5. 方便快捷的数据处理功能（将光谱数据与图像导入到Excel、TXT文件中，同时可保存为*.pdf
*.bmp等文件）
6. 便捷的智能曝光时间功能
7. 具有光谱录像功能
|
Detector
|
|
Detector
|
Toshiba TCD1304DG linear CCD array
|
|
Wavelength range
|
200-1100nm
|
|
Pixels
|
3648 pixels
|
|
Pixel size
|
8um*200um
|
|
Sensitivity
|
130 photons/count at 400nm
60 photons/count at 600nm
|
|
Spectrometer
|
|
Dimensions (mm)
|
149*105*46
|
|
Weight (g)
|
840
|
|
Optical resolution
|
<0.75nm FWHM
|
|
Signal-to-noise ratio
|
300:1 (at full signal)
|
|
Dark noise
|
12RMS counts
|
|
Dynamic range
|
2*10?9(system);1300:1 for a single acquisition
|
|
Integration time
|
4ms-10s
|
|
Stray light
|
<0.05%@600nm; <0.10%@435nm
|
|
Corrected linearity
|
>99.8%
|
|
Optical Bench
|
|
Design
|
f/4, Symmetrical crossed Czerny-Turner
|
|
Focal length
|
101.6mm input and output
|
|
Entrance aperture (um)
|
5,10,25,50,100 or 200
|
|
Grating
|
A variety of different grating, ultraviolet and infrared
|
|
Fiber optic connector
|
SMA905 to 0.22 numerical aperture single-strand fiber
|
|
探测器
|
|
探测器
|
东芝TCD1304DG线阵CCD
|
|
波长范围
|
200-1100nm
|
|
像素
|
3648像素
|
|
像素尺寸
|
8um*200um
|
|
灵敏度
|
在400nm下为130光子/计数，600nm时60个光子/计数
|
|
光谱仪
|
|
尺寸（毫米）
|
149*105*46
|
|
重量（克）
|
840
|
|
光学分辨率
|
<0.75nm半峰全宽
|
|
信噪比
|
300:1（全信号时）
|
|
暗噪声
|
12RMS计数
|
|
动态范围
|
2*10?9（系统）；单次收购1300:1
|
|
积分时间
|
4ms-10s
|
|
杂散光
|
<600nm 时为0.05%<435nm时为0.10%
|
|
校正线性
|
>99.8%
|
|
光学工作台
|
|
设计
|
f/4，对称交叉车尔尼·特纳
|
|
焦距
|
101.6mm输入输出
|
|
入口孔径（um）
|
5,10,25,50100或200
|
|
光栅
|
各种不同的光栅，紫外和红外
|
|
光纤连接器
|
SMA905至0.22数值孔径单股光纤
|
光纤光谱仪软件

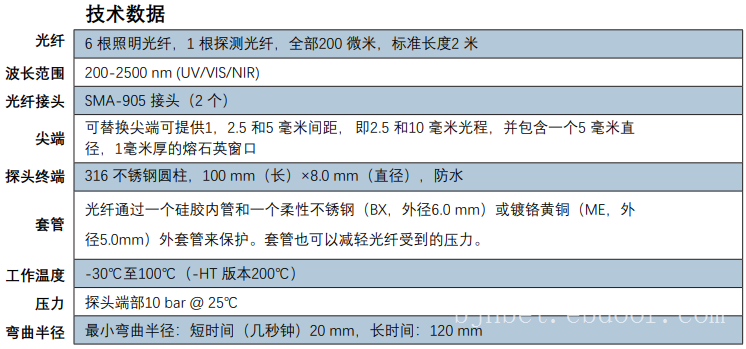

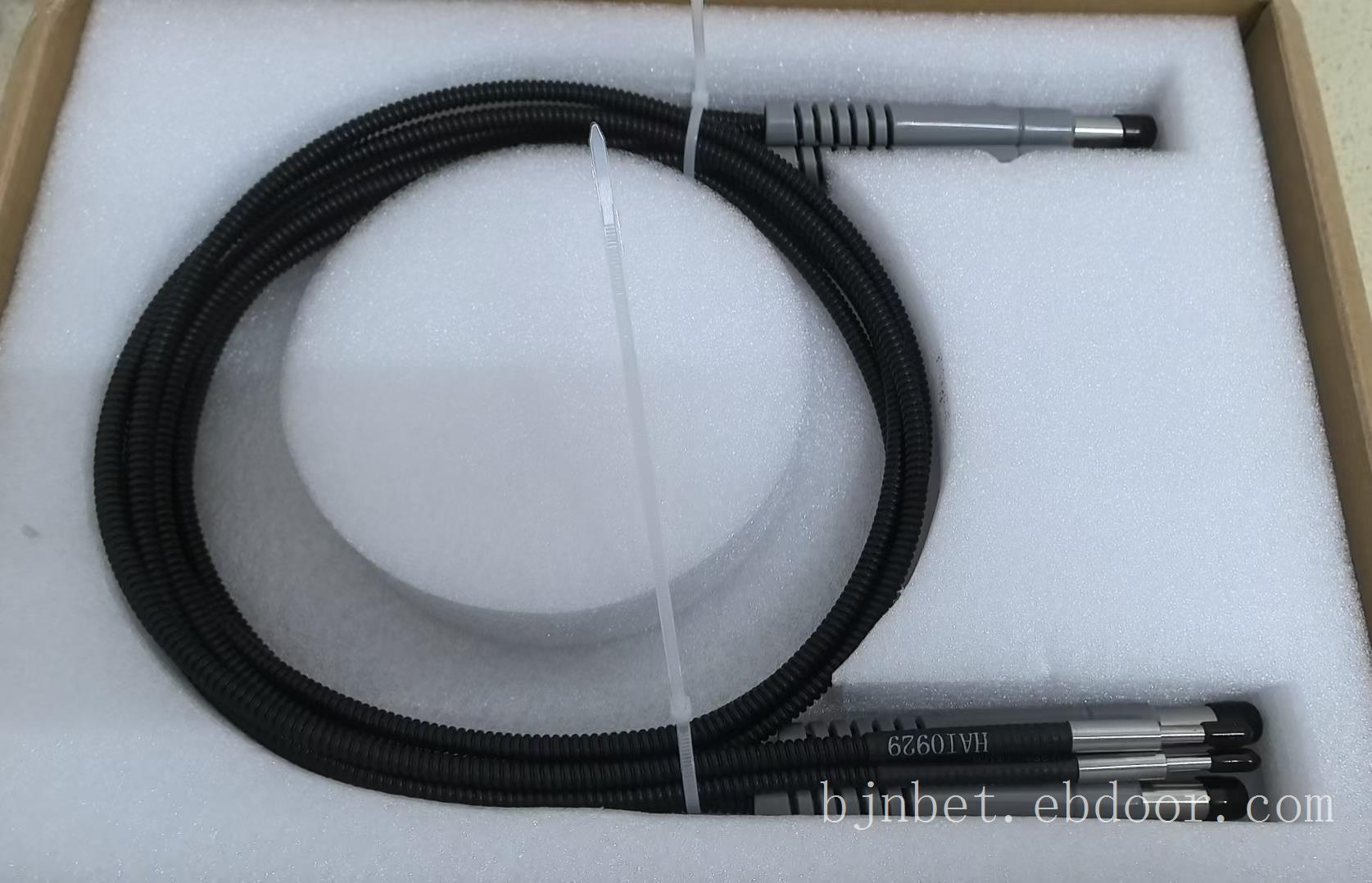

浸入式透射探头
浸入式透射探头可以用于对液体的在线吸光率测量。把探头浸入或永久固定在液体中就可以测量吸光率。
光源的光通过一个标准的SMA905接头可以耦合进由6 根光纤（可定制）组成的光纤束，该光纤束把光一直传导到探头末端，通过一个固定间隙由一个漫反射的白色材料反射，反射回来的光进入探测光纤, 该光纤会把探测到的数据通过SMA905 接头耦合进光谱仪中。
为了使探头的探测效率提高，在探头末端的探测光纤被放置在照明光纤的中间。所有的光纤束都装在一段可弯曲的不锈钢套管里，探头端部也是不锈钢材料。在探头中部的金属套圈里光纤束被分成照明和和读出两部分，分别连接到光谱仪和光源。
