产品简介

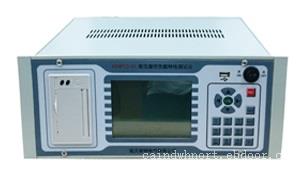

       NDBTC-Ⅲ 变压器空负载特性测试仪是我公司精心开发、研制的专门用于变压器空载、负载参数和零序阻抗参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。

     该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式真彩色液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的优选产品。

产品特征

☆、可测量变压器的空载电流、空载损耗、短路电压、短路（负载）损耗。

☆、可进行变压器谐波测试。

☆、仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。

☆、做三相变压器的空载、负载试验时，仪器能自动判断接线是否正确，并显示三相电压、电流的向量图。

☆、单机可以完成100KVA以下的配电变压器全电流下的负载实验的测量；在三分之一额定电流下可完成250KVA以下的配电变压器的负载试验的测量（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数）。

☆、所有测试结果均自动进行相关校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。

☆、320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

☆、仪器可以由用户预设40组被试品参数，而且这些参数可以根据需要随时删除和增加，使用非常方便。

☆、自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。

☆、面板式热敏打印机，可现场快速打印试验结果。

☆、数据（试品设置、测量结果、测试时间等）具备掉电存贮及浏览功能，可以存储500组实验结果，能与计算机联机传送数据。

☆、允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。

技术参数

☆、环境条件

    温度：－5°C～40°C

    相对湿度：<95%（25°C）

    海拔高度：<2500m

    外界干扰：无特强震动、无特强电磁场

    供电电源：220VAC±15%，45Hz~55Hz

☆、测量范围

     电压：2～160V

     电流：0.05～5A

     频率：45Hz～200Hz

☆、测试精度

    电压、电流、频率：测量精度0.2级

    功率：测量误差< ±0.5%（CosΦ>0.1），±1.0%（0.02

☆、绝缘强度

    1) 电压、电流输入端对机壳的绝缘电阻≥100M?。

        工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
