作为现代电子设备的动力之源，电源模块的可靠性直接影响着整个系统的运行稳定性。统计数据显示电子设备故障中有超过30%与电源系统异常相关，这使得电源模块的质量控制成为产品全生命周期管理的核心环节。从工业控制到医疗设备，从通信基站到新能源汽车，电源模块如同精密运转的"心脏"维系着现代科技生态的持续脉动。

DC-DC隔离模块在分布式电源系统中扮演着至关重要的角色。是电子系统的“心脏”，它不仅能够有效隔离一次侧设备带来的共模干扰，确保负载稳定工作，还能进行电压转换、稳压和保护。在各种应用场景中，不同的负载需要不同的供电电压，而DC-DC隔离模块电源恰好能满足这些需求。

本文从DC/DC电源模块的结构、工艺、物料等方面详细说明如何设计高可靠性的电源模块：

一、设计与拓扑优化：从源头提升可靠性

2、效率优化与降额设计

• 全负载效率提升：

  轻载效率是关键，如瑞鑫RD15DD模块在10%负载时效率高于同行15%，显著降低温升与损耗。

• 降额设计：

  建议负载控制在30%~80%区间，避免过轻载（性能下降）或过载（寿命缩短）。例如，现代低功耗IC应用中，需优化轻载效率以匹配实际工况。

二、工艺、测试与物料：制造端的核心控制

1、生产工艺与防护

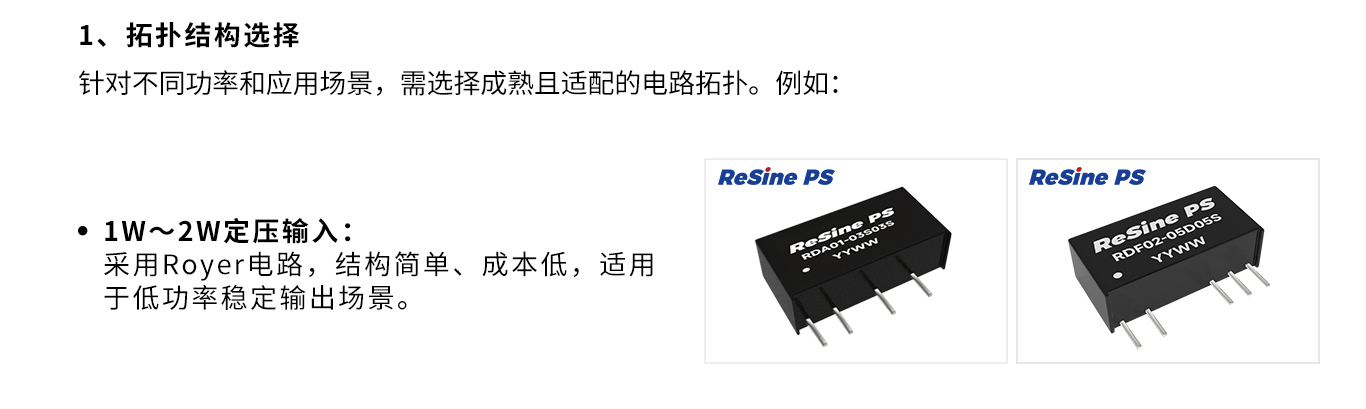

针对不同功率和应用场景，需选择成熟且适配的电路拓扑。例如：

• 静电防护：

  生产环节需严格ESD管理，避免元器件隐性损伤。

• 储存条件：

  防潮（湿度<60%）、避高低温（-40℃~85℃）、防氧化，确保物料与成品稳定性。

2、极限测试与品质验证

• 温度循环测试：

  包括高温老化（如105℃）、低温启动（-40℃）高低温冲击循环（模拟极端环境变化）。

• 长期可靠性测试：

  如高温高湿（85℃/85%RH）持续1000小时，验证绝缘性能与耐腐蚀能力。

• 动态负载测试：

  模拟实际工况下的瞬态响应，确保输出稳定性。

3、关键物料选择

• 电容选型：

  优先长寿命、耐高温的钽电容或陶瓷电容，慎用易击穿的电解电容。

• 隔离器件：

  医疗/电力场景需选择隔离电容<10pF（1W~2W模块）或<150pF（宽压模块），以降低共模干扰。

三、环境适应性与EMC设计：应对复杂工况

1、宽温域与极端环境适配

• 工作温度扩展：

  工业级模块需支持-40℃~85℃，汽车BMS等场景需耐受125℃（如瑞鑫RDT01系列）。

• 热设计策略：

  自然风冷（布局通风）、散热片（增加表面积）、强制风冷（密闭环境加装风扇），避免多热源密集排布。

2、EMC性能强化

• 浪涌保护设计：

  两级TVS管与电感组合，抑制瞬态电压冲击，例如调整电感位置优化滤波效果。

• 低寄生参数设计：

  通过优化PCB布局（如减少环路面积）、采用屏蔽技术，降低辐射与传导干扰。

四、系统应用设计：冗余与外围电路优化

1、冗余供电设计

• 主辅电源并联：

  通过均流电路实现负载均衡，单模块故障时自动切换，保障系统持续运行（如通信基站、医疗设备）。

• 双路输入设计：

  避免单点失效，适用于高可靠性要求的航空航天或数据中心。

2、外围电路适配

• 输入/输出滤波：

  根据噪声频谱添加π型滤波或共模电感，抑制高频干扰。

• 动态响应补偿：

  在负载突变频繁的场景（如电机驱动），增加储能电容或调整反馈环路参数。

五、安全保护机制：多层防御体系

1、过温保护（OTP）

• 内置热敏电阻或IC温度传感器，触发阈值通常设定为105℃~125℃，通过关断输出或降频避免热失效。

2、电气保护三重防护

• 过压保护（OVP）：

  采用齐纳二极管或电压监控IC，超限时切断输入或旁路输出。

• 过流保护（OCP）：

  恒流限流或打嗝模式（Hiccup），防止短路/过载损坏。

• 短路保护（SCP）：

  自适应锁存或自恢复机制，兼顾安全性与用户体验。

3、隔离耐压设计

• 医疗设备需满足5000VAC/1min隔离耐压，电力电子场景需强化爬电距离（如>8mm）以应对高压差。

六、总结：可靠性提升的协同效应

高可靠性电源模块需从设计、制造、测试到应用形成闭环：

• 厂商端：

  通过拓扑优化、极限测试、物料严选构建基础可靠性。

• 用户端：

  结合冗余设计、散热优化、外围电路适配，实现系统级稳定。

• 跨界协同：

  医疗、汽车等特殊行业需定制化开发（如125℃耐温、超低漏电流），推动电源模块向高集成智

  能化方向发展。
