概述
ZYW-U3彩屏无纸记录仪具有36路模拟量输入、8路继电器报警输出、2路RS-485通讯接口、24VDC配电输出、USB接口。采集的数据存储在内部存储器中，它能以曲线、工程量数据等多种形式显示实时数据或追忆历史数据，可将数据通过RS-485通讯接口远传到上位机中进行进一步分析，也可以通过 USB 接口实现数据转存。
U3如同PLC一样，用户可根据自己的需求定制运算公式，实现对数据的二次处理，并对该数据显示、报警和记录。自带Modbus主站功能，可以读取其他设备数据，并对该数据显示、报警和记录。
ZYW-U3彩屏无纸记录仪集显示、处理、记录、报警等多种功能于一身，可以采集、保存、分析各种工业过程中的重要数据，主要应用在冶金、石油、化工、建材、造纸、食品、制药、热处理、水处理等各种工业现场，是替代传统记录仪的新一代无纸记录仪。
主要功能
|
7英寸高清彩屏 |
流量累积与温压补偿 |
线性修正 |
|
36通道万能输入 |
基本运算函数 |
断线处理功能 |
|
8路继电器报警 |
USB接口 |
中英文双语，自由切换 |
|
2路RS-485通讯接口 |
24VDC配电 |
支持中文位号组态 |
主要参数
|
项目 |
可编程无纸记录仪说明 |
|
显示画面 |
7英寸TFT真彩液晶显示屏，分辨率 800*480，高清晰LED背光，三侧接近零视角的超宽视觉感受 |
|
输入信号 |
电流：4～20mA、0～20mA、0～10mA
电压：0～5V、0～10V、1～5V、0～20mV、0～100mV 热电阻：Pt100、Cu50
热电偶：B、S、K、E、T、J、R、N |
|
输出信号 |
报警输出：继电器常开触点输出，触点容量2A/250VAC |
|
馈电输出：DC24V，150mA |
|
通讯输出：RS485 通讯接口，采用标准MODBUS RTU 通讯协议 |
|
数据备份 |
支持U盘进行数据备份与转存 |
|
存储容量 |
内部存储器容量128M Byte |
|
记录间隔 |
1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、5分、10分、30分、1小时 |
|
存储时长 |
11天（间隔1秒）—39600天（间隔1小时） |
|
权限管理 |
禁止未经授权的人随意改动仪表的配置、参数以及仪表的工作状态，保证设备和被控对象的安全。 |
|
采样周期 |
1S |
|
测量精度 |
0.2%FS |
|
产品尺寸 |
外形尺寸：195×165×155mm，开孔尺寸：138×138mm |
|
工作电源 |
AC100～240V，50/60Hz/DC24V±10% |
|
功耗 |
≤30W |
|
使用环境 |
环境温度 ：-20～60℃；相对湿度：5～95%RH（无结露） |
选型代码
|
ZYW-U3 |
彩屏无纸记录仪（通道板隔离） |
|
ZYW-U3PRO |
彩屏无纸记录仪（全通道隔离） |
|
输入通道数量 |
01 |
1通道模拟输入* |
|
... |
n通道模拟输入 |
|
36 |
36通道模拟输入 |
|
继电器报警输出 |
04 |
4路报警输出* |
|
8 |
8路报警输出 |
|
流量积算 |
0 |
无流量积算* |
|
1 |
带流量积算+温压补偿 |
|
通讯功能 |
D4 |
RS485 |
|
D5 |
RS485+Modbus主站 |
|
基本运算 |
0 |
无 |
|
FC1 |
基本运算 |
|
供电电源 |
A |
AC220V |
|
D |
DC24V |
注：
ZYW-U3与U3PRO区别在于电路设计的光耦隔离不同，U3通道之间无光耦隔离，U3PRO通道之间路路光耦隔离。 |

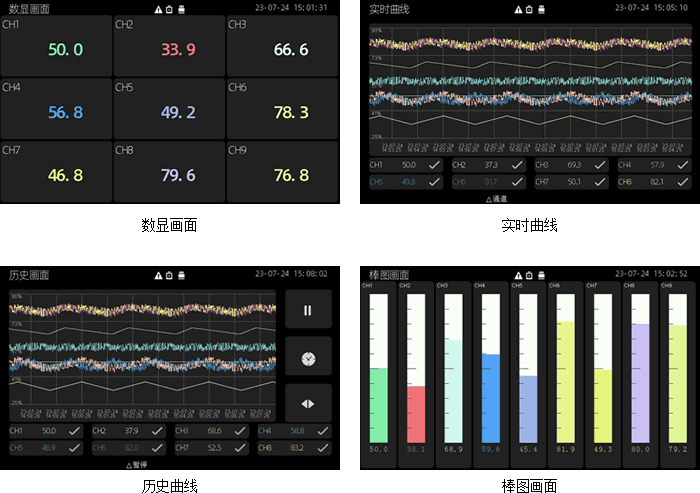

显示画面
