选型介绍
ZYW203REF带打印无纸记录仪型号可选功能：四路输入、两路报警、模拟输出等。
输入：1路~4路。
报警：1路~2路。
其它附加功能请联系客服。
技术参数
·全隔离多种输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
·显示工程量数据的数值范围更宽，可显示4位数值：-999~9999；
·剪贴板的复制和粘贴功能方便用户的参数设置；
·多种选配功能、附加功能可选：选配功能：数据备份、串口通讯、串口打印、报警功能、馈电输出、变送输出等；附加功能：历史曲线。注：选配功能需客户订货时说明，附加功能需定制。
·屏幕：128*64点阵蓝屏液晶显示器（LCD）；
·精度：实时显示：±0.2%F.S.；追忆精度：±0.2%F.S.；（注：热电偶应去掉冷端误差；）
·输入规格：全隔离多种输入，1～4通道信号输入；
·记录容量：128/248MB（FLASH容量可选择）；
·电压输入：0-5V、1-5V、0-20mV、0-100mV；
·电流输入：0-10mA、4-20mA，（0-20mA需在订货时注明）；
·电阻输入：Res；
·频率输入：频率信号（PI）（频率范围：0-5000Hz；输入信号：0-10mA、0-12V、0-24V、4-20mA；其中4-20mA需定制）；
·热电阻： PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻<10Ω）；
·热电偶： S、B、K、T、R、E、N、J、WRe3-25、WRe5-26；
·辐射高温计：F1、F2；
·其它输入信号（如开关量输入）或分度号（如PT1000）需在订货时注明；
·配电输出：变送器集中配电+24VDC，标准配电≤30mA（最大负载能力可定制），支持多种规格集中配电（如12VDC、5VDC配电输出）；
·变送输出：最多支持2路通道的4-20mA标准电流变送输出，负载能力750Ω（zui大），方便了显示仪表或DCS/PLC的采集，也实现了信号的长距离传输；
·继电器报警输出：2路继电器触点输出（最多可支持4路继电器报警输出），触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警；
·通讯、打印：通讯接口--RS232C或RS485，支持Modbus RTU协议，波特率--（1200、2400、9600、19200、38400、57600），打印接口--RS232C直接连接微型打印机；
·记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；
·记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关：
·数据备份和转存：支持USB2.0优盘，支持1G到16G的U盘进行数据转存，兼容性强，可兼容市面上大多数的U盘；
·热电偶冷端补偿误差：±1℃；
·集成硬件时钟：掉电后也能准确运行；
·时钟误差：±1分/月；
·供电电源：标配220VAC，50Hz交流电源供电，支持24VDC（22VDC-28VDC）直流电源供电，支持12VDC（11.2VDC-18VDC）直流电源供电，直流供电需在订货时注明；
·环境温度：0～50℃、避免日光直晒；
·环境湿度：0～85%R.H；
·净重：≤1.0Kg
注：技术指标为本系列仪表通用指标，功能配置请以实物为准。

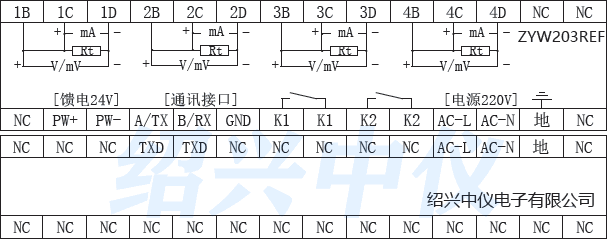

带打印无纸记录仪接线说明图
