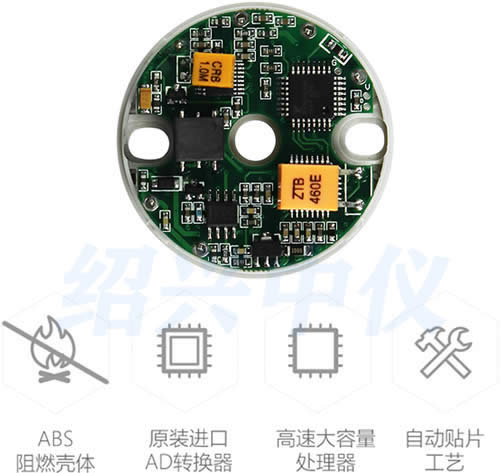

SBW215智能温度变送器（HART）用于热电阻(RTD)信号输入，二线制4～20mA模拟输出，安装于传感器内部(Form B)。
特性：输入输出隔离带HART通讯、可通过HART猫或智能手操器，修改输入信号类型及量程，精度高、稳定性好，适用各类热电阻温度传感器。
特点：热电阻输入、热电偶输入、内置冷端补偿、两线制4~20mA输出、DC24V供电、电气隔离1500VAC。
技术参数
|
输入 |
|
输入信号 |
热电阻、热电偶 |
|
冷端补偿温度范围 |
-20～60℃ |
|
补偿精度 |
±1℃ |
|
输出 |
|
输出信号 |
4~20mA(叠加HART协议） |
|
负载电阻 |
RL≤(Ue-12)/0.021 |
|
上、下限溢出报警输出电流 |
IH=21mA、IL=3.8mA |
|
电源 |
|
供电电压 |
DC12~32V |
|
其它参数 |
|
温度漂移 |
0.0075%FS/℃ |
|
响应时间 |
700ms达到稳定值的90% |
|
使用环境温度 |
-25～70℃ |
|
储藏温度 |
-40～100℃ |
|
绝缘强度（输入/输出之间） |
1500Vrms（1min，无火花） |
|
绝缘电阻（输入/输出之间） |
≥100MΩ（500VDC时） |
|
抗震性 |
4g/2~150Hz |
|
安装角度 |
不限 |
|
安装区域 |
B型顶部盒式安装 |
|
电磁兼容性 |
符合要求 |
输入类型与传输精度
|
型号 |
类型 |
测量范围 |
最小测量范围 |
转换精度(取较大值) |
|
热电阻(RTD)
|
Pt100 |
-200.0～850.0℃ |
20℃ |
±0.1%量程或±0.2℃ |
|
Cu50 |
-50.0～150.0℃ |
20℃ |
±0.1%量程或±0.2℃ |
|
热电偶(TC)
|
B |
400～1800℃ |
500℃ |
±0.1%量程或±1.5℃ |
|
E |
-100～1000℃ |
50℃ |
±0.1%量程或±0.5℃ |
|
J |
-100～1200℃ |
50℃ |
±0.1%量程或±0.5℃ |
|
K |
-180～1372℃ |
50℃ |
±0.1%量程或±0.5℃ |
|
N |
-180～1300℃ |
50℃ |
±0.1%量程或±0.5℃ |
|
R |
-50～1768℃ |
500℃ |
±0.1%量程或±1.5℃ |
|
S |
-50～1768℃ |
500℃ |
±0.1%量程或±1.5℃ |
|
T |
-200～400℃ |
50℃ |
±0.1%量程或±0.5℃ |
说明：
1、以上精度数据是在环境温度20℃±2℃的条件下测试所得。
2、输出精度“%”是相对于设定的量程范围。
3、热电偶测量时还需要加上冷端补偿误差，内部冷端补偿误差≤±1℃。
接线说明
1、首先确定HART智能温度变送器的输入端和输出端；
2、将热电阻、热电偶连接到温度变送器的输入端，注意正确接线；
3、两线制温度变送器的输出信号4~20mA与DC24V供电电源为共用两条线，如下图正确接法。
4、HART智能温度变送器安装于热电阻顶端的接线盒内，使用螺钉固定，与现场温度传感器融于一体。
