SBWZ212线性电阻变送器，用于线性电阻信号（如磁翻板液位计）输入，二线制4～20mA模拟输出，安装于传感器内部(Form B)，精度高、稳定性好、适用于测量液位高度。
作用与特点
○用于输入线性电阻信号，转换为4～20mA输出信号。
○输入：线性电阻信号（如磁翻析液位计）。
○零点/满度快速校准。
○传输精度0.1%FS(20℃时)。
○供电：DC12~40V。
技术参数
|
输入 |
|
输入信号 |
线性电阻信号 |
|
输出 |
|
输出信号 |
4~20mA(输入与输出不隔离） |
|
负载电阻 |
RL≤(Ue-12)/0.021 |
|
输入断线报警输出电流 |
21mA |
|
电源 |
|
供电电压 |
DC12~40V |
|
其它参数 |
|
传输精度（20℃ ） |
0.1%FS |
|
温度漂移 |
0.01%FS/℃ |
|
响应时间 |
1s达到稳定值的90% |
|
使用环境温度 |
-40～80℃ |
|
电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
输入阻值范围
|
输入规格 |
测量范围(Ω) |
最小测量范围(Ω) |
|
5K |
0~5K |
0.5K |
|
10K |
0~10K |
1K |
|
15K |
0~15K |
1.5K |
|
20K |
0~20K |
2K |
注：输入规格之间不能相互切换。
使用说明

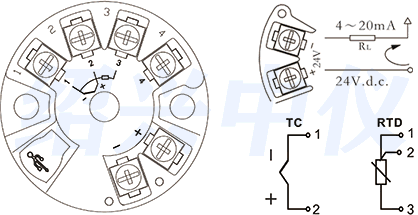

线性电阻变送器安装于磁翻板液位计顶端接线盒内，使用螺钉固定，与现场传感器融于一体。
