WFET-2000D应用领域
● 35kV变电站
● 10kV开闭所
● 小水电、风电站等
● 水泥行业
● 轨道交通
● 机场
● 钢铁冶金
● 石油化工
● 军工
● 能源管理(节能)系统
● 高耗能企业

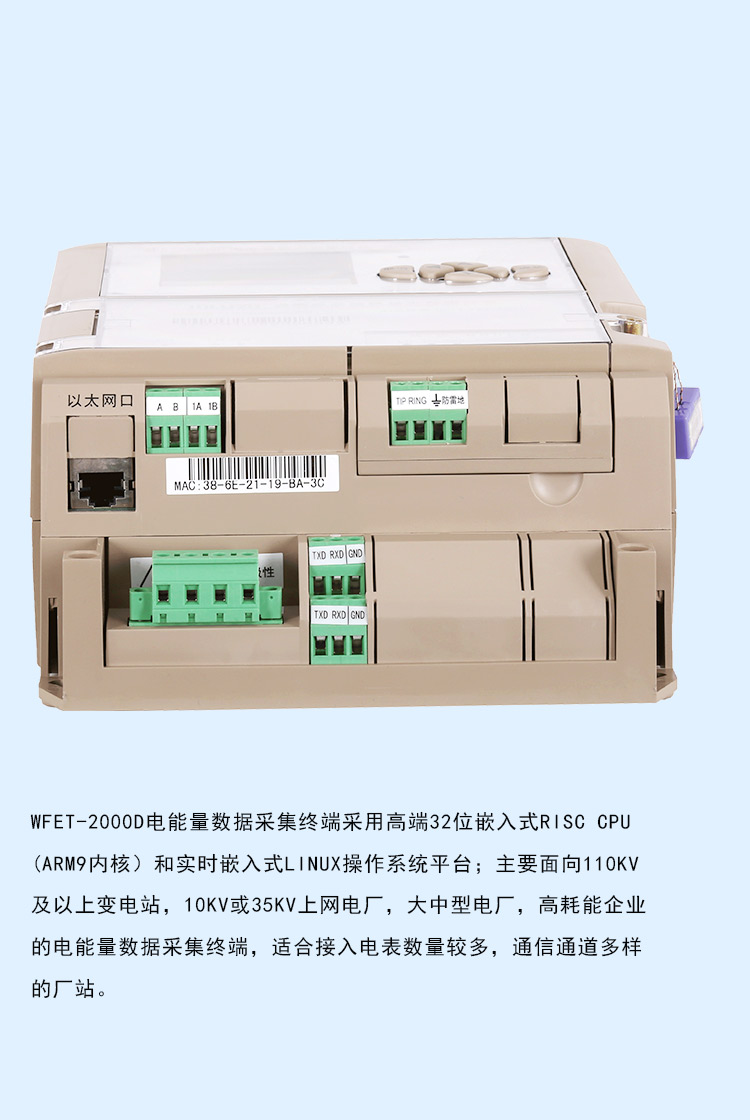

WFET-2000D主站通信接口
1路10/100BaseT网络,RJ45接口。
1路话音拨号MODEM;
1路上传RS-485;
1路GSM/GPRS无线MODEM(此时不能再配话音拨号MODEM)

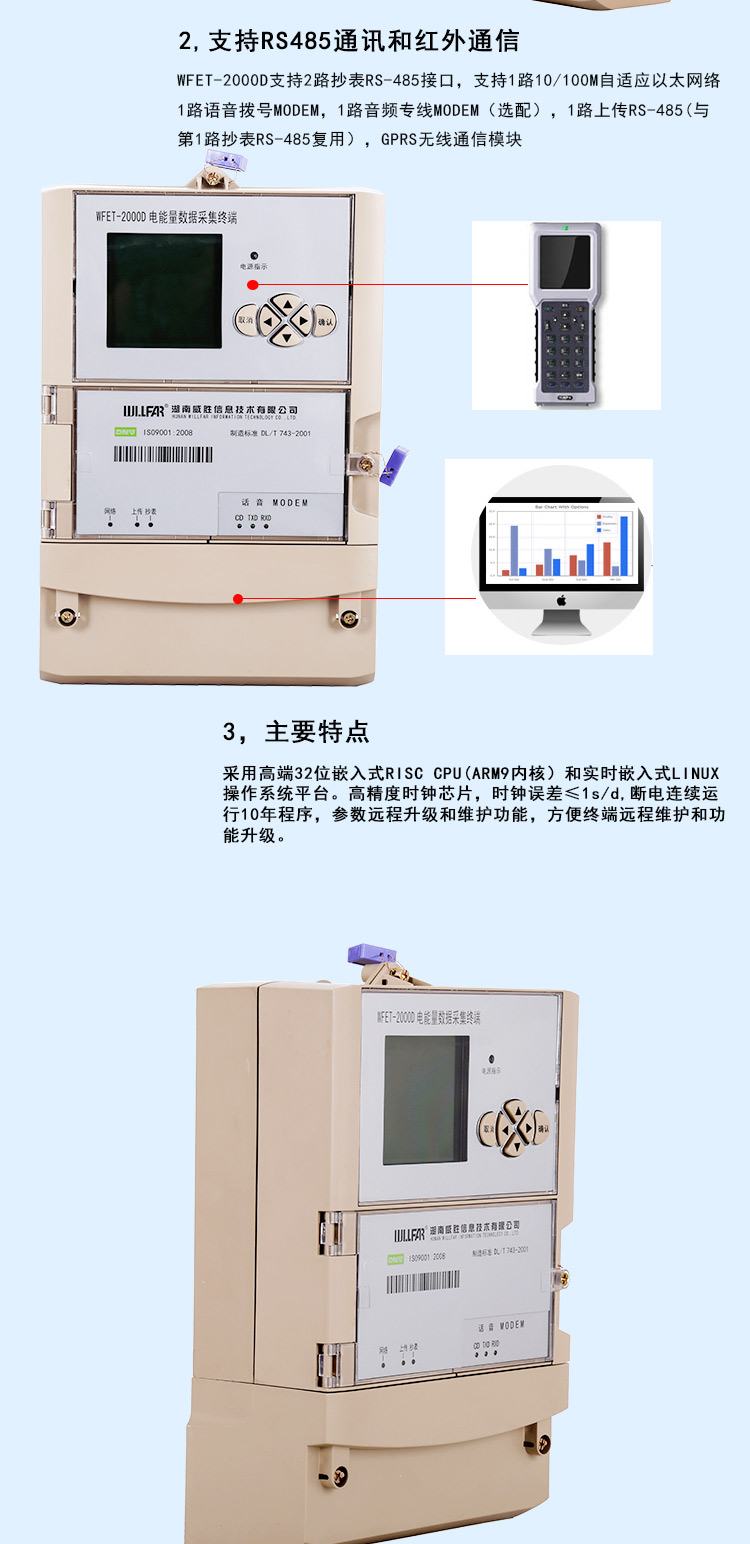

电表通信接口
1路抄表RS-485,可接入3种不同规约的电表,每路醉大可接32块电表。
电表采集周期
1分钟~24小时根据数据类别可调,醉小间隔1分钟。
电表规约库
DL/T 645-1997(2007)、威胜、浙江、IEC1107、EDMI、ABB alpha、ACTARIS、ION、DLMS/COSEM
、MODBUS等。
维护通信接口
1路维护RS-485,用于本地维护、参数设置和数据读取,可配置为抄表RS-485口。

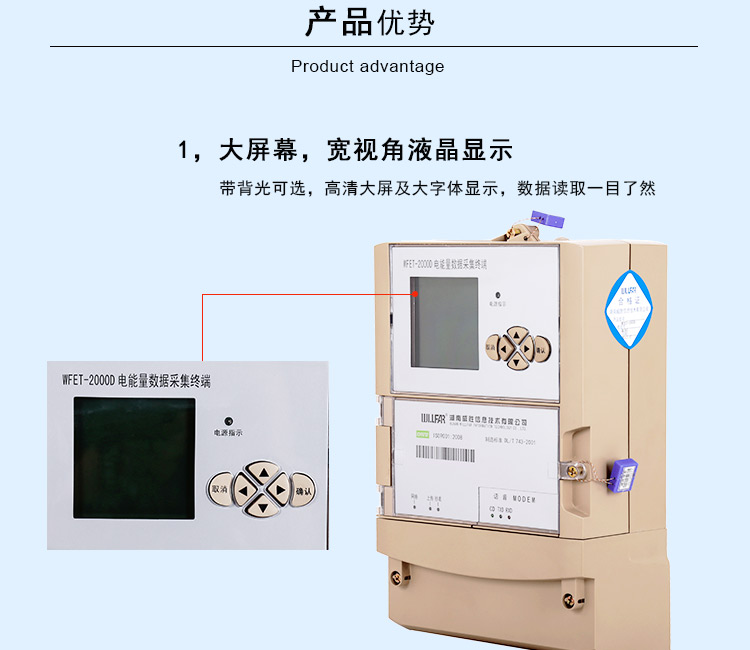

显示面板
160×160点阵式LCD, LED背光,全中文菜单式操作;6个按键。
数据存储
采用大容量FLASH数据存储器,数据断电可保存10年。
时钟误差与对时误差
高精度时钟芯片,时钟误差≤1s/d,断电连续运行10年;主站对时误差≤1s。
工作电源
高可靠工业级交、直流开关电源模块,双电源输入,自适应无极性接入:
第1路:AC85V~AC285V(单相)或DC100V~DC375V;
第2路:AC150V~AC285V(单相)或DC150V~DC375V。
电磁兼容性能
静电放电抗扰度(4级)、射频电磁场辐射抗扰度(3级)、电快速瞬变脉冲群抗扰度(4 级)、
浪涌(冲击)抗扰度(4级)、射频场感应的传导骚扰抗度(3级)、工频磁场抗扰度(5级)、脉冲磁
场抗扰度(5级)、阻尼振荡磁场抗扰度(5级)、电压暂降、短时中断和电压变化抗扰度和振荡波抗
扰度(4级)达到IEC61000-4系列标准醉别要求。
工作环境条件
正常工作温度:-25℃~+60℃,极限工作温度:-30℃~+65℃;
相对湿度:10%~100%;
大气压力:66~106kPa。
整机功耗
正常工作时,整机功耗≤6W。
MTBF
MTBF≥100000小时。
终端结构

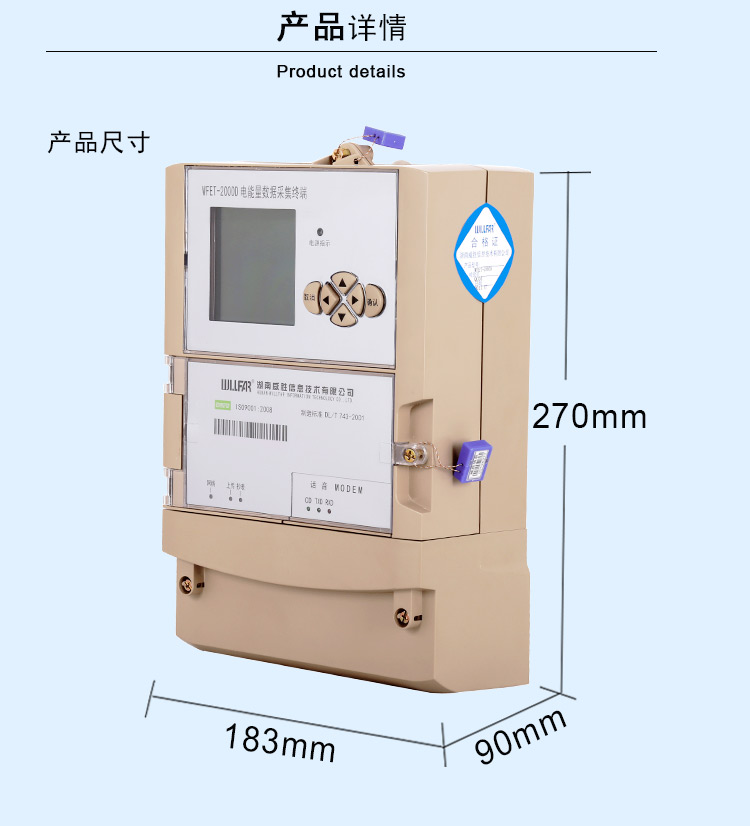

壁挂式结构,尺寸为:270mm×183mm×90mm(长×宽×高);密封式设计,ABS防水防紫外线阻燃
材料,达到IP54防护标准。
